Patch panel ile Poe anahtarı arasındaki fark nedir?

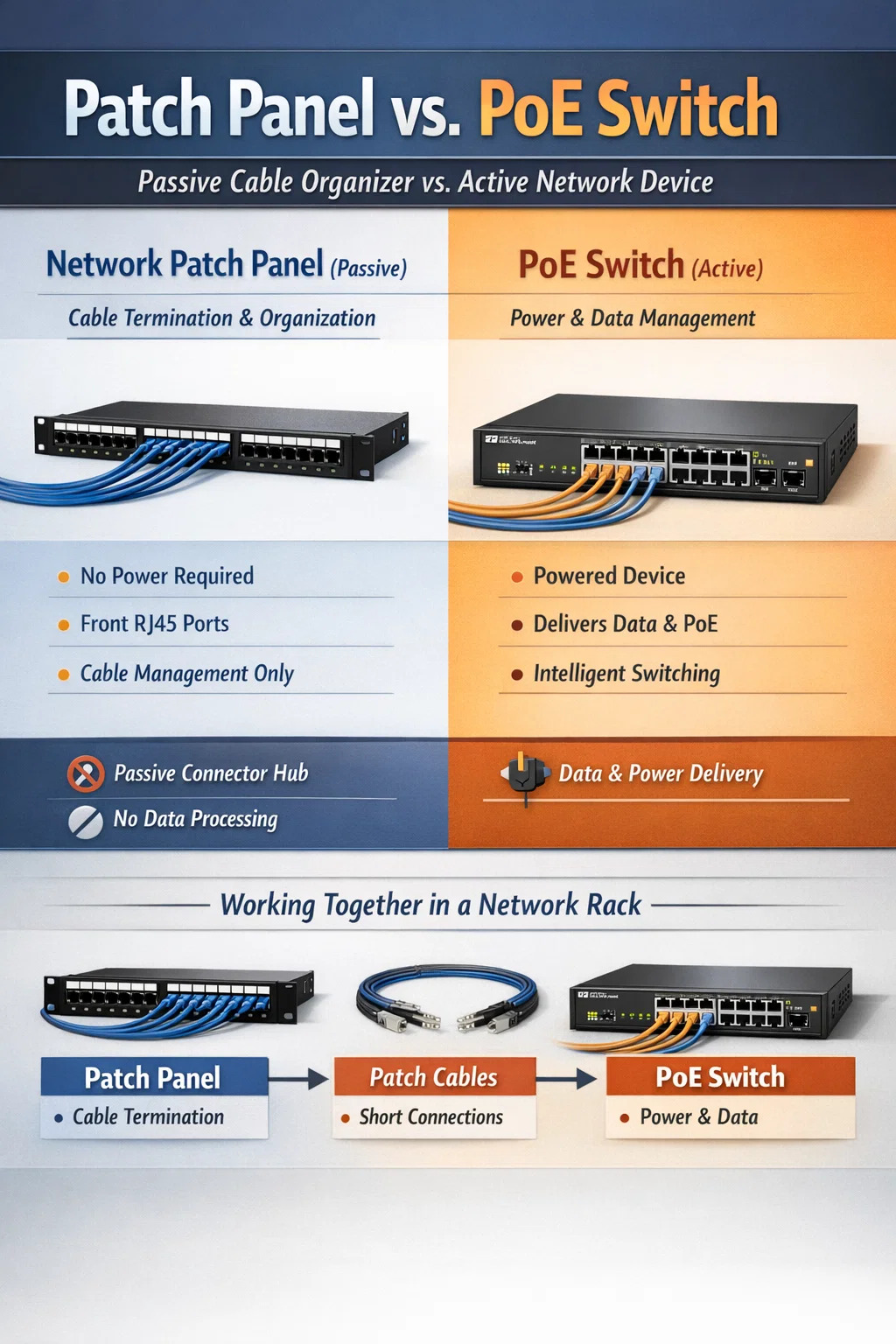

Doğrudan Karşılaştırma: Patch Panel ve PoE Anahtarı

Temel fark, temel doğasında yatmaktadır: ağ yama paneli kablo organizasyonu ve sonlandırması için kullanılan pasif bir donanım bileşenidir; PoE anahtarı veri trafiğini yöneten ve Ethernet kabloları üzerinden elektrik enerjisi sağlayan aktif bir elektronik cihazdır. Patch panel elektriğe ihtiyaç duymaz ve verileri işleyemez; PoE anahtarı bir güç kaynağı gerektirir ve yerel ağın "beyni" görevi görür.

Profesyonel bir kurulumda bu ikisi rakip değil ortaktır. Bağlantı paneli, tüm bina kabloları için statik bir iniş noktası sağlar ve PoE anahtarı, bu kabloların IP kameralar, VoIP telefonlar ve kablosuz erişim noktaları gibi cihazlar için işlevsel hale getirilmesi için gereken bağlantıyı ve gücü sağlar.

Tanımlama birğ Yama Paneli

A ağ yama paneli fiziksel kablolama için merkezi sinir sistemi görevi görür. Temelde duvarların içine gizlenmiş uzun kablolar ile rafta duran ağ ekipmanı arasında bir köprüdür.

Yapısal Bütünlük ve Organizasyon

Tipik olarak, bir patch panelde öne bakan bir sıra RJ45 bağlantı noktası ve toplu kabloların "delindiği" veya üzerinden bağlandığı bir arka taraf bulunur. kilit taşı krikoları . Patch panel pasif olduğundan sinyal amplifikasyonu veya veri yönetimi sunmaz. Tek amacı kabloları düzenli ve etiketli tutmak, karışık kabloların yarattığı kaosu önlemektir.

• Sık sık takma ve çıkarma için fedakar bir arayüz sağlayarak pahalı anahtar bağlantı noktalarının aşınmasını ve yıpranmasını önler.
• Cat5e, Cat6 ve dahil olmak üzere çeşitli kablo kategorilerini destekler Cat6a .
• Hangi bağlantı noktasının bir binadaki belirli odaya yönlendirdiğini açıkça haritalandırarak kolay sorun gidermeye olanak tanır.

PoE Anahtarını Anlamak

Ethernet Üzerinden Güç (PoE) anahtarı, gelişmiş bir ağ donanımı parçasıdır. Standart bir anahtardan farklı olarak, veri sinyalinin yanı sıra Ethernet kablosunun bükümlü çiftlerine DC gücü enjekte etmek için yerleşik bir devreye sahiptir.

Aktif Veri ve Güç Yönetimi

PoE anahtarı "aktif" bir cihazdır. Güç göndermeden önce bağlı bir cihazın "PoE uyumlu" olup olmadığını belirler ve standart bir dizüstü bilgisayar gibi PoE olmayan cihazların elektrik akımından zarar görmemesini sağlar. Şunu yönetir: veri bağlantısı katmanı Ağın paketlerinin doğru MAC adreslerine ulaşmasını sağlar.

• Cihaz konumunda yerel elektrik prizlerine olan ihtiyacı ortadan kaldırır (ör. tavandaki bir kamera).
• 802.3af (15,4W'a kadar) ve 802.3at (PoE, 30W'a kadar) gibi farklı güç standartlarını destekler.
• Yönetilen sürümler, yöneticilerin belirli bağlantı noktalarındaki gücü değiştirerek cihazları uzaktan yeniden başlatmasına olanak tanır.

Temel Teknik Farklılıklar

Bu iki bileşenin neden farklı olduğunu daha iyi anlamak için, ağ rafındaki zıt rollerini vurgulayan aşağıdaki teknik spesifikasyonlara bakın.

İşbirliğine Dayalı Kurulum Süreci

Gerçek dünya senaryosunda, güvenilir bir ağ oluşturmak için her ikisini de kullanırsınız. Süreç genellikle şu iş akışını takip eder:

1. Toplu Ethernet kabloları çeşitli odalardan merkezi bir sunucu rafına çekilir.
2. Bu kablolar bir cihazın arkasında sonlandırılır. ağ yama paneli kullanarak kilit taşı krikoları .
3. Kısa yama kabloları, yama panelinin ön bağlantı noktalarını paneldeki bağlantı noktalarına bağlamak için kullanılır. PoE anahtarı .
4. PoE anahtarı, tüm alt cihazlara internet erişimi sağlamak için ana yönlendiriciye bağlanır.

Kalıcı kabloları (patch panel) aktif ağdan (anahtar) ayırarak yükseltilmesi kolay bir sistem oluşturursunuz. Daha fazla hıza ihtiyacınız varsa, duvarların içindeki karmaşık kablolara hiç dokunmadan anahtarı değiştirmeniz yeterlidir.

Seçim İçin Son Hususlar

Hangisine ihtiyacınız olduğunu merak ediyorsanız, küçük bir ev kurulumunun ötesindeki her şey için cevap genellikle "her ikisi de" olur. PoE anahtarı güç ve mantığı sağlar, ancak ağ yama paneli , kurulumunuz uzun vadeli bakım ve güvenilirlik için gereken fiziksel stabilite ve organizasyondan yoksun olacaktır.
