Bir yama paneli neye benziyor?

Doğrudan Cevap: Bir Patch Panel Nasıl Görünür?

bir ağ yama paneli Ön tarafında bir dizi numaralı bağlantı noktası ve arka tarafında kablo düzenleme alanı bulunan, genellikle 19 inç genişliğinde, sağlam, dikdörtgen metal veya plastik bir çerçeveye benziyveya. Farklı odalardan gelen tüm kalıcı ağ kablolarının sonlandığı statik bir santral görevi görerek ağ yönetimi için düzenli ve merkezi bir nokta sağlar.

Patch Panelin Temel Fiziksel Bileşenleri

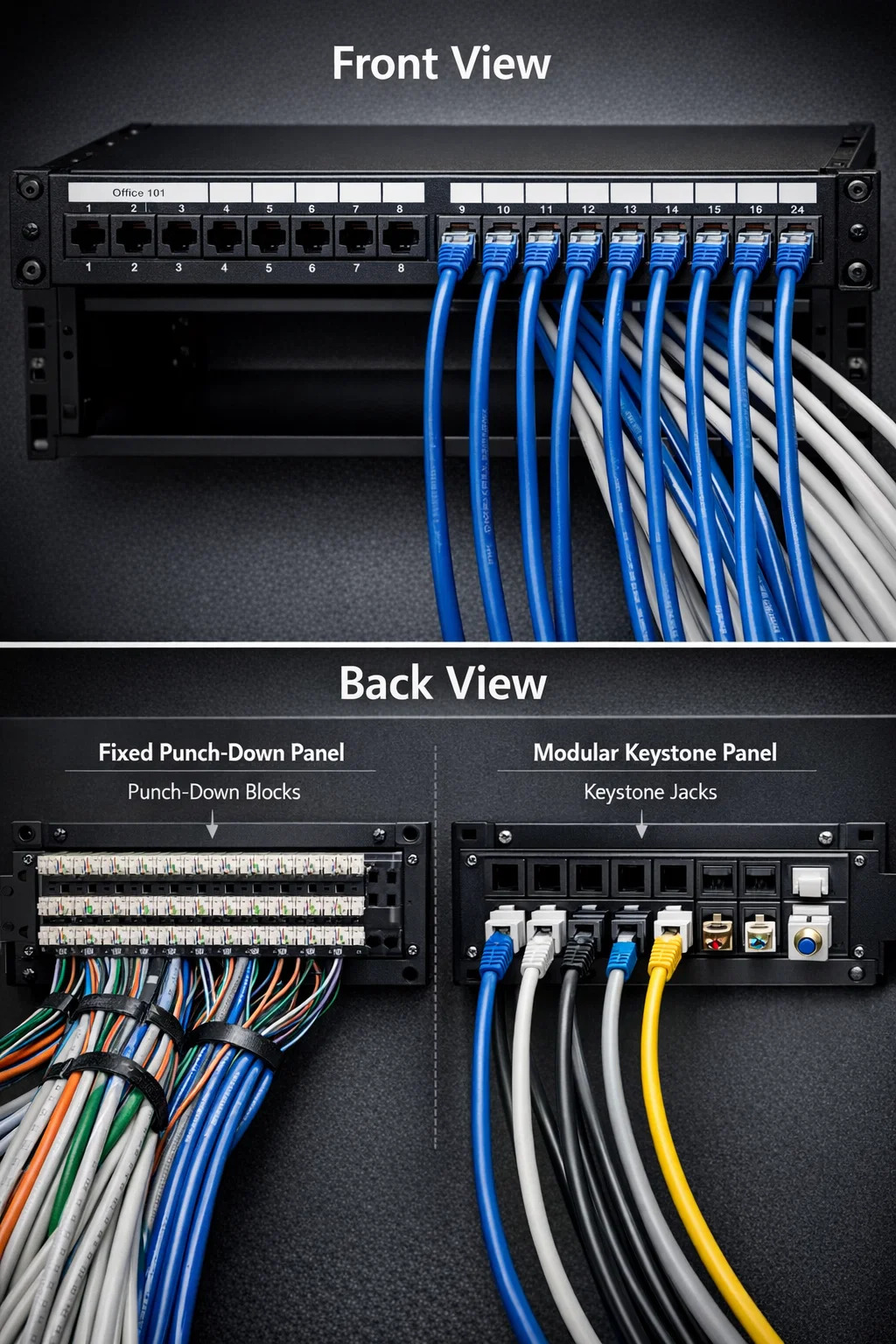

Bir görselin kimliğini anlamak ağ yama paneli , onu iki farklı tarafa ayırmak faydalı olacaktır: kullanıcıya bakan ön kısım ve altyapıya bakan arka kısım.

Ön Panel: Bağlantı ve Etiketler

Ön taraf, bir sunucu rafını veya kablo dolabını açtığınızda gördüğünüz şeydir. Şunlardan oluşur:

• Numaralandırılmış Bağlantı Noktaları: En yaygın panellerde standart RJ45 konnektörlerini kabul edecek şekilde tasarlanmış 12, 24 veya 48 bağlantı noktası bulunur.
• Etiketleme Şeritleri: Her bağlantı noktasının hangi odaya veya cihaza bağlandığını tanımlamak için kullanılan bağlantı noktalarının üstünde veya altında beyaz boşluk (ör. "Office 101").
• Montaj Kulakları: Panelin 19 inçlik ekipman rafına vidalanması için kullanılan en sol ve sağ uçlardaki delikler.

Arka Panel: Kablo Sonlandırma

Arka kısım "ağır kaldırmanın" gerçekleştiği yerdir. Tasarıma bağlı olarak iki şeyden birini göreceksiniz:

• Yumruk Blokları: Bireysel bakır tel çiftlerinin metal yuvalara bastırıldığı sıra sıra plastik "dişler".
• Kilit Taşı Açıklıkları: Bireysel olarak "modüler" bir paneldeki boş kare delikler kilit taşı krikoları içeri çekilirler.

Farklı Patch Panel Stillerinin Karşılaştırılması

Tüm paneller aynı görünmüyor. Görsel tasarım genellikle kurulumu yapan kişinin kurulum sırasında ne kadar esnekliğe sahip olacağını belirler.

Kurulu Ortamı Görselleştirme

Ev medya dolabı veya iş sunucusu odası gibi pratik bir senaryoda, ağ yama paneli asla yalnız oturmaz. Görünümü kendisine bağlı kablolarla tanımlanır.

Tamamen kurulduğunda, düzgün bir şekilde fermuarla bağlanan veya cırt cırtla yönetilen kablolardan oluşan bir şelalenin arkadan girdiğini göreceksiniz. Ön tarafta, kısa yama kabloları (genellikle 0,5 ft ila 3 ft uzunluğunda) Panel ile ağ anahtarı arasındaki boşluğu kapatın. Bu, amatör kurulumlarda sıklıkla görülen karışık "spagetti" karmaşasını önleyen temiz, dikey "yama" görünümü yaratır.

Standart boyutlar: Çoğu panel işgal ediyor 1U (1,75 inç) or 2U (3,5 inç) Bir rafta dikey alan var ve bu da, işledikleri bağlantı sayısına rağmen onları inanılmaz derecede ince hale getiriyor.
