Patch Paneller için Hangi Kablo En İyisidir? Tam Kılavuz

Kısa Cevap: Cat6, Patch Paneller İçin En Çok Tercih Edilen Kablodur

O gelince ağ yama panelleri , Cat6 korumasız bükümlü çift (UTP) kablo, en sık önerilen ve yaygın olarak kullanılan seçimdir çoğu iş ve ev ağı ortamı için. Performans, maliyet ve geleceğe hazır olma arasında doğru dengeyi kurar. Bununla birlikte, özel bağlantı paneli kurulumunuz için en iyi kablo, hız gereksinimlerinize, kablo uzunluklarına, parazit koşullarına ve bütçenize bağlıdır. Cat5e, kısıtlı bütçeye sahip gigabit ağlar için mükemmel şekilde uygun olmaya devam ederken Cat6A, 10GbE kurulumları veya yüksek yoğunluklu veri merkezleri için tercih edilir.

Bu kılavuz, patch panellerde kullanılan tüm önemli kablo türlerini ele alır, gerçek dağıtımlarda gerçekten önemli olan teknik farklılıkları açıklar ve işleri aşırı karmaşık hale getirmeden kendinize güvenerek, bilinçli bir karar vermenize yardımcı olur.

Kablo Seçiminin Ağ Bağlantı Paneli Performansınızı Nasıl Etkilediğini Anlamak

Ağ yama paneli pasif bir donanım parçasıdır; sinyalleri yükseltmez veya yeniden oluşturmaz. Üzerinden yaptığınız her bağlantı, yalnızca her iki taraftaki kablo kadar iyidir. Patch panelinizin arkasına deldiğiniz kablo ve ön tarafa taktığınız patch cord'un her ikisi de sinyal kalitesine, gecikmeye ve maksimum veri çıkışına katkıda bulunur.

Kablo kategorisine göre değişen temel elektriksel özellikler şunları içerir:

• zayıflama — mesafe boyunca sinyal kaybı. Daha yüksek kategorideki kablolar, daha uzun mesafelerde daha güçlü sinyalleri korur.
• Çapraz konuşma (SONRAKİ ve FEXT) — bitişik kablo çiftleri arasındaki girişim. Cat6 ve Cat6A, bunu önemli ölçüde azaltmak için daha sıkı bükümler ve fiziksel ayırıcılar kullanır.
• Bant genişliği — MHz cinsinden ölçülür; bu, kablonun ne kadar veri taşıyabileceğini belirler. Cat5e 100 MHz'i, Cat6 250 MHz'i ve Cat6A 500 MHz'i işler.
• Geri dönüş kaybı — yüksek hızlarda performansı düşürebilecek yansıyan sinyal enerjisi.

Bir patch panel ek bağlantı noktaları (arkada zımbalı sonlandırmalar ve önde RJ45 bağlantı noktaları) sunduğundan, panelinizin derecelendirme kategorisiyle eşleşen veya bu kategoriyi aşan bir kablo kategorisi kullanmak önemlidir. Örneğin bir Cat6A patch panelini Cat5e yatay çalışmalarla karıştırmak, panelin derecelendirmesine bakılmaksızın sisteminizi anında Cat5e performansıyla sınırlandırır.

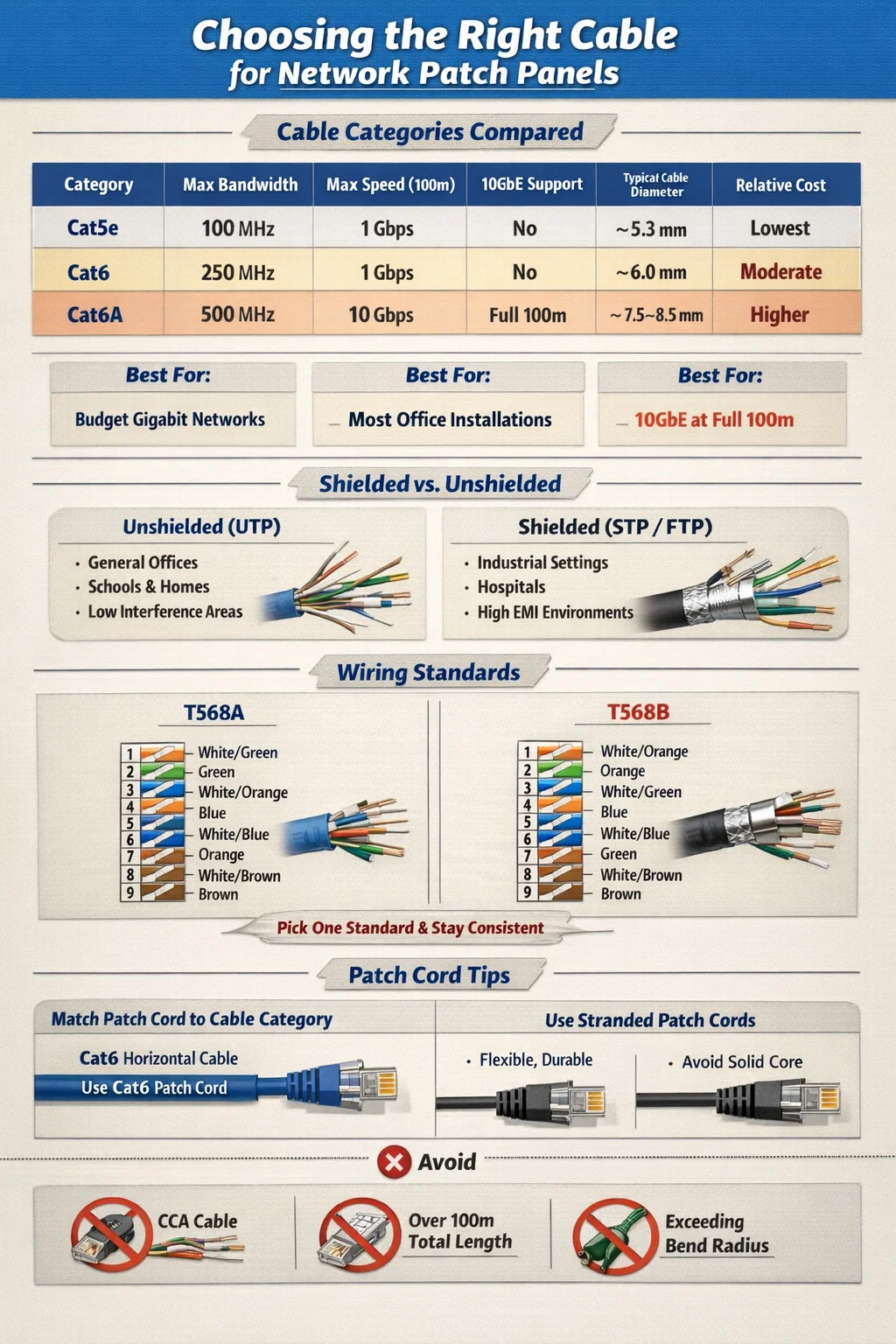

Karşılaştırılan Kablo Kategorileri: Patch Panel Kullanımı için Cat5e vs Cat6 vs Cat6A

Yapısal kablolama ortamlarında en sık karşılaşacağınız üç kategori Cat5e, Cat6 ve Cat6A'dır. Doğrudan bir karşılaştırmada birbirlerine karşı nasıl bir araya geldikleri aşağıda açıklanmıştır:

Cat5e: Bütçe Gigabit Ağları için Hala Geçerli

Cat5e (gelişmiş Kategori 5), 2000'li yıllar boyunca baskın yapısal kablolama standardıydı ve bugün aktif kullanımda olmaya devam ediyor. Tam 100 metrelik koşularda gigabit Ethernet'i (1000BASE-T) destekler ve Cat6 veya Cat6A'ya kıyasla ayak başına maliyeti gözle görülür derecede daha düşüktür. Eski binaları yenilemek veya VoIP telefonları, güvenlik kameraları veya temel iş istasyonları gibi düşük talepli uç noktaları bağlamak için, Cat5e dereceli bir bağlantı paneliyle eşleştirilmiş Cat5e tamamen yeterlidir.

Sınırlama geleceğe yöneliktir. Cat5e, 10 Gigabit Ethernet'i güvenilir bir şekilde destekleyemez ve çapraz konuşma performansı Cat6'dan daha düşüktür. Yeni kablolama kuruyorsanız ve ağ altyapınızı önümüzdeki beş ila on yıl içinde yükseltmeyi düşünüyorsanız, küçük primi Cat6'ya harcamak daha mantıklı olacaktır.

Cat6: Çoğu Patch Panel Kurulumu için En Uygun Nokta

Cat6, ağ bağlantı paneli içeren yeni yapısal kablolama projeleri için en yaygın olarak belirtilen kablodur. 250 MHz bant genişliği, Cat5e'nin kapasitesini iki katına çıkarır, daha sıkı çift bükümleri ve birçok Cat6 yapısında bulunan dahili plastik spline (ayırıcı) nedeniyle çapraz konuşma performansı önemli ölçüde daha iyidir ve 55 metreye kadar daha kısa mesafelerde 10 Gbps hızları destekler.

Yatay çalışmaların ortalama 20-40 metre olduğu tipik bir ofis ortamı için Cat6, anahtar altyapınız destekliyorsa 10GbE'yi rahatlıkla yönetir. Cat5e'ye göre fiyat primi genellikle Ayak başına %10–20 — kurulumun ömrü boyunca kendini amorti eden küçük bir fark. Cat6 bağlantı panelleri, 24 bağlantı noktalı ve 48 bağlantı noktalı konfigürasyonlarda yaygın olarak mevcuttur ve tüm standart 110 tarzı delme araçlarıyla uyumludur.

Cat6A: Tam Mesafede 10GbE için Doğru Seçim

Cat6A (Artırılmış Kategori 6), herhangi bir kurulum için önerilen mevcut standarttır. 100 metrelik yatay koşu boyunca 10 Gigabit Ethernet korunmalıdır . 500 MHz bant genişliğinde çalışır, çok daha kalın izolasyona sahip korumalı (F/UTP veya S/FTP) veya korumasız yapı kullanır ve Cat6'nın sağlayamadığı yabancı karışma gereksinimlerini karşılar.

Takas, fiziksel boyut ve ağırlıktır. Cat6A kabloları önemli ölçüde daha kalındır (genellikle Cat6 için 6 mm'ye karşılık 7,5 ila 8,5 mm çap), bu da daha sıkı kablo kanalı doldurma hesaplamaları, daha ağır kablo tepsileri ve daha zorlu bükülme yarıçapı yönetimi anlamına gelir. Cat6A patch panelleri de daha büyük ve daha pahalıdır. Ancak veri merkezlerinde, sağlık tesislerinde veya masaüstüne veya uç anahtarlara 10GbE dağıtan herhangi bir ortamda Cat6A doğru seçimdir ve 10GBASE-T uygulamaları için TIA-568-C.2'de açıkça belirtilmiştir.

Korumalı ve Korumasız Kablo: Patch Panellerle Hangisi Daha İyi Çalışır?

Birçok ağ kurulumcusunun kafasını karıştıran kararlardan biri, bağlantı paneli çalışmaları için korumalı (STP/FTP/S/FTP) veya korumasız (UTP) kablonun kullanılıp kullanılmayacağıdır. Cevap büyük ölçüde ortamınıza bağlıdır.

Korumasız (UTP) Kablo Doğru Çağrı Olduğunda

Ticari ofisler, okullar, perakende satış ortamları ve evlerdeki ağ bağlantı paneli kurulumlarının büyük çoğunluğunda UTP kablosu kullanılır. Korumalı alternatiflere göre sonlandırılması daha kolay, daha esnek, daha hafif ve daha ucuzdur. Kablo, floresan ışık balastları, büyük motorlar veya 2 metreyi aşan paralel güç kabloları gibi yüksek parazitli kaynaklardan uzak tutulduğu sürece UTP mükemmel performans gösterir.

TIA-568 standartları, UTP kablosunun korumasız güç kablolarından 5 cm ve floresan aydınlatma armatürlerinden 12 cm mesafeden geçmesine izin verir. Bu mesafeleri koruyun; UTP, korumalı sistemlerin topraklama karmaşıklığı olmadan size temiz, güvenilir performans sunacaktır.

Korumalı Kablo Gerekli Olduğunda

Korumalı kablo, aşağıdakiler de dahil olmak üzere önemli elektromanyetik girişim (EMI) kaynaklarının bulunduğu ortamlarda doğru seçimdir:

• Ağır elektrikli makinelerle zemin imalatı
• MRI odaları veya yüksek güçlü görüntüleme ekipmanı bulunan hastaneler
• Radyo frekansı ekipmanına sahip yayın stüdyoları
• Kablonun VFD'lerin (değişken frekanslı sürücüler) yakınında çalışması gereken endüstriyel ortamlar
• Yıldırıma maruz kalan açık veya yarı açık kurulumlar

Blendajlı kablo kullandığınızda patch panelinizin de blendajlı olması ve uygun şekilde topraklanması gerekir. Topraklanmamış veya korumasız bir patch panelde sonlandırılan korumalı bir kablo aslında UTP'den daha kötü performans gösterebilir çünkü bağlantısız kalkan bir anten görevi görerek paraziti reddetmek yerine toplar. Korumalı kanalın tamamının (kablo, bağlantı paneli, kilit taşı jakları ve bağlantı kabloları) etkili olabilmesi için tek bir noktada topraklanması gerekir.

T568A ve T568B: Patch Panelde Hangi Kablolama Standardının Kullanılacağı

Hem T568A hem de T568B, Ethernet kablolarını bağlantı paneli delme bağlantı noktalarında sonlandırmak için geçerli TIA/EIA kablolama standartlarıdır. İkisi arasındaki teknik performans farkı önemsizdir; her ikisi de aynı hızları ve mesafeleri destekler. Önemli kural tutarlılık: tüm kurulum boyunca aynı standardı kullanın .

T568B, Kuzey Amerika ticari kurulumlarında daha yaygındır ve ABD pazarında satılan hazır bağlantı kablolarının çoğunluğu tarafından kullanılır. T568A, hükümet kurulumlarında tercih edilir (ABD hükümetinin federal binalara yönelik TIA-568-C standardı tarafından belirtilir) ve Avrupa ve Avustralya'da yaygındır.

Mevcut bir kurulumu genişletiyor veya ekleme yapıyorsanız, her zaman halihazırda kullanımda olan standardı eşleştirin. T568A ve T568B'yi aynı uçtan uca kanalda karıştırmak, düz bir bağlantı değil, bir geçiş oluşturur; bu da bağlantınızın çoğu anahtarda görünmesini engeller.

Patch Cord Seçimi: Patch Panel Kablo Denkleminin Diğer Yarısı

Çoğu kişi, bir bağlantı paneliyle hangi kablonun kullanılacağını düşünürken tamamen yatay kablo hattına odaklanır, ancak panel bağlantı noktasını anahtarınıza bağlayan bağlantı kablosu da aynı derecede önemlidir. Yatay kablonuzdan daha alt kategoride olan bir patch cord, bağlantı noktasında darboğaz oluşturur.

Patch Cord Kategorisini Yatay Kablonuzla Eşleştirin

Cat6'yı yama panelinize çalıştırdıysanız ön taraftaki Cat6 yama kablolarını kullanın. Cat6 panelinde Cat5e yama kablolarının ve Cat6 yatay kablonun kullanılması, kanalı Cat5e performansıyla sınırlar. Aynı durum Cat6A için de geçerlidir; her zaman Cat6A bağlantı panelleri ve yatay kablolarla birlikte Cat6A dereceli bağlantı kabloları kullanın.

Patch panelleri anahtarlara bağlamak için standart patch kablosu uzunlukları genellikle 0,5m, 1m, 2m veya 3m . Daha kısa kablolar sinyal kaybını azaltır ve rafınızın düzenli kalmasını sağlar. Doğrulanmamış tedarikçilerden indirimli bağlantı kabloları satın almaktan kaçının; gevşek çift bükümlü veya standart altı konektörlere sahip düşük kaliteli bağlantı kabloları, aralıklı bağlantı arızalarının en yaygın nedenlerinden biridir ve normalde iyi yapılandırılmış yapısal kablolama sistemlerinde verimin azalmasına neden olur.

Örgülü ve Katı İletkenli Bağlantı Kabloları

Bağlantı kabloları, katı iletkenler yerine çok damarlı iletkenler (birbirine sarılmış birden fazla ince tel) kullanır. Örgülü kablo daha esnektir ve tekrarlanan bükülme ve hareketten kaynaklanan fiziksel yorulmaya karşı dayanıklıdır; bu da onu patch panel ile anahtar arasındaki kısa, sık kullanılan mesafeler için ideal kılar. Yatay hatlar için kullanılan katı iletken kablo daha serttir ve tekrar tekrar esnetildiğinde içten çatlar.

Katı iletken kabloyu hiçbir zaman yama kablosu olarak kullanmayın. Başlangıçta çalışacaktır, ancak tekrarlanan fiş yerleştirme ve kablo hareketi sonrasında iç iletkenler yorulacak ve arızalanacaktır.

Fiber Optik Kablo ve Patch Paneller: Tamamen Farklı Bir Kategori

Tüm patch panellerde bakır Ethernet kablosu kullanılmaz. Fiber dağıtım panelleri veya fiber muhafazalar olarak da adlandırılan fiber optik patch paneller, ekipman odaları, binalar arası bağlantılar ve yüksek yoğunluklu veri merkezi ara bağlantıları arasındaki omurga kablolaması için kullanılır. Bakır patch panellerden farklı bir işleve sahiptirler ve tamamen farklı kablo yönetimi uygulamaları gerektirirler.

Patch Panelde Çok Modlu ve Tek Modlu Fiber

Fiber patch paneller çok modlu veya tek modlu fiberi kabul eder ve bunlar değiştirilemez. Seçim iletim mesafenize ve uygulamanıza bağlıdır:

• OM3 çok modlu fiber 300 metreye kadar 10GbE'yi ve 100 metreye kadar 40GbE'yi destekler. 50 mikronluk bir çekirdek kullanır ve kampüs ve veri merkezi omurga uygulamalarında yaygındır.
• OM4 çok modlu fiber 10GbE'yi 550 metreye ve 100GbE'yi 150 metreye kadar genişletir. Yeni veri merkezi kurulumlarında tercih edilen çok modlu standarttır.
• OS2 tek modlu fiber 10 km'ye ve ötesine kadar olan mesafelerde iletimi destekler, bu da onu binalar arası veya kampüs çapındaki koşular için vazgeçilmez kılar.

Fiber bağlantı panelleri, fiber bağlantıları için organize sonlandırma noktaları sağlayan pasif cihazlardır. Ekipmanı panele bağlayan gerçek fiber bağlantı kabloları, eşleşen konnektör türlerini (LC, SC, MPO/MTP) ve eşleşen fiber türlerini kullanmalıdır. Çok modlu bir bağlantı kablosunu tek modlu bir ana fibere bağlamak, ciddi ekleme kaybına ve işlevsel olmayan bir bağlantıya neden olur.

Ağ Patch Panelleri için Kablo Seçerken Yaygın Hatalar

Deneyimli ağ kurulumcuları bile patch panel sistemleri için kablo seçerken ve kurarken önlenebilir hatalar yapar. Gerçek hayatta sorun gidermede en sık görülen hatalar şunlardır:

CCA (Bakır Kaplı Alüminyum) Kablo Kullanımı

İnce bir bakır katmanla kaplanmış alüminyum iletkenler kullanan CCA kablosu, orijinal bakır kabloya göre çok daha düşük fiyatlarla satılıyor ve çevrimiçi ortamda sıklıkla yanlışlıkla standart Ethernet kablosu olarak etiketleniyor. Patch panel kurulumlarında CCA kablosu kesinlikle kullanılmamalıdır. Alüminyum bakırdan daha yüksek elektrik direncine sahiptir, sonlandırma noktalarında daha hızlı paslanır ve TIA-568 veya ISO/IEC 11801 standartlarını karşılayamaz. Zayıf bağlantı kararlılığından, aşırı paket kaybından veya PoE (Ethernet Üzerinden Güç) cihazlarının güvenilir bir şekilde açılmamasından kaynaklanan birçok ağ arızasının CCA kablosundan kaynaklandığı ortaya çıktı. Kabloyu yalnızca saf bakır iletkenlerin ETL veya UL doğrulamasını sağlayabilen saygın tedarikçilerden satın alın.

100 Metrelik Kanal Uzunluğunu Aşan

TIA-568 standardı, maksimum 90 metrelik kalıcı bir bağlantı (yatay çalışma) belirtir; geri kalan 10 metre, her iki uçtaki bağlantı kablolarına tahsis edilir ve toplam 100 metrelik bir kanal uzunluğu sağlar. Birçok kurulumcu, 100 metreyi yatay çalışma sınırı olarak kabul eder ve daha sonra üstüne bağlantı kabloları ekleyerek toplam kanalı spesifikasyonların ötesine iter. 95 metrelik yatay koşu artı iki adet 3 metrelik bağlantı kablosu toplam 101 metredir; teknik olarak spesifikasyonların dışındadır ve gigabit hızlarında potansiyel olarak güvenilmezdir.

Uyumsuz Kablo Kategorisi ve Patch Panel Derecelendirmesi

Cat6A kablosunu Cat6 dereceli bir bağlantı paneline takmak, sertifikalı bir Cat6A kanalı elde etmenizi engeller. Panel, bağlantıdaki en düşük puan alan bileşendir ve performans özellikleri tüm çalışma için tavanı belirler. Bir patch panel seçerken daima kablo kategorisini eşleştirin veya aşmayın. Cat6 kablolu bir Cat6A panelinin kullanılması kabul edilebilir; panel aşırı spesifikasyona sahiptir, bu da para israfına neden olur ancak performansa zarar vermez. Bunun tersi kabul edilemez.

Kurulum Sırasında Bükülme Yarıçapının Gözardı Edilmesi

Ethernet kablosunun kurulum sırasında uyulması gereken minimum bükülme yarıçapı vardır. Cat6 UTP için minimum bükülme yarıçapı tipik olarak kablonun dış çapının dört katı veya yaklaşık 24 mm. Cat6A, daha kalın yapısından dolayı daha büyük bir bükülme yarıçapına ihtiyaç duyar. Sıkı kıvrımlar, kablonun içindeki çift bükümleri deforme ederek çapraz karışmayı artırır ve sinyal kalitesini düşürür; bazen sertifika testinin geçmesini engellemeye yeterlidir.

Özel Patch Panel Senaryonuz için Doğru Kabloyu Nasıl Seçersiniz?

Tek bir genel öneri uygulamak yerine, ortak dağıtım senaryolarına dayalı pratik bir karar kılavuzu burada verilmiştir:

• 1 Gbps'ye kadar anahtarlamalı küçük ofis veya ev ağı: Cat5e yama panelli Cat5e UTP. Uygun maliyetli, tamamen yeterli ve sonlandırılması kolay. 10GbE anahtarlara geçmeyi planlamıyorsanız yükseltme yapmanıza gerek yoktur.
• Yeni ticari ofis kurulumunun 10 yıl sürmesi bekleniyor: Cat6 yama panelli Cat6 UTP. Kısa çalışmalarda 10GbE için boşluk payı sağlar ve Cat5e'ye kıyasla üstün gürültü performansı sunar.
• Rafa 10GbE ile veri merkezi veya yüksek yoğunluklu ortam: Cat6A bağlantı paneliyle Cat6A UTP (veya EMI endişe vericiyse F/UTP). Bu, tam 100 metrelik çalışmalarda 10GbE'yi destekleyen tek bakır seçeneğidir.
• Binalar arası veya kampüs omurga bağlantıları: LC konektörlü ve fiber bağlantı panelli OS2 tek modlu fiber. Copper Ethernet 100 metrenin üzerindeki mesafeler için uygun değildir.
• Ağır elektrikli makinelerin bulunduğu endüstriyel ortam: Topraklanmış, blendajlı bağlantı paneline sahip Cat6A F/UTP veya S/FTP blendajlı kablo. Panelde uygun topraklama zorunludur.
• Karma Yetki Belgesi ve veri gereksinimlerine sahip sağlık veya eğitim kampüsü: Cat6A UTP, PoE'nin (90W IEEE 802.3bt) daha yüksek güç dağıtım taleplerini, toplu kablo hatlarında Cat6'ya göre daha düşük ısı oluşumuyla karşılar.

Patch Panel Kablo Kurulumunuzu Test Etme ve Sertifikalandırma

Doğru kablo kategorisini seçmek işin yalnızca yarısıdır. Delme sırasında çiftin aşırı bükülmesi, panel yakınında keskin bir bükülme veya uyumsuz kablolama standardı ile yanlış şekilde sonlandırılan bir Cat6 kablosu, doğru kablo kullanılmış olsa bile Cat6 performans seviyelerini karşılayamaz. Profesyonel yapısal kablolama kurulumları, yalnızca temel bir süreklilik test cihazıyla değil, bir kablo sertifikasyon test cihazıyla da doğrulanır.

Fluke Networks (DSX-8000), IDEAL Networks veya Softing gibi üreticilerin kablo sertifikasyon test cihazları, kablo kategorisinin tüm frekans aralığında ekleme kaybı, NEXT, FEXT, geri dönüş kaybı ve yayılma gecikmesi dahil olmak üzere ölçümler gerçekleştirir. Cat6 kanal sertifikasyonu, tüm parametrelerin 250 MHz'e kadar geçirilmesini gerektirir; Cat6A 500 MHz gerektirir. Başarılı bir sertifikasyon raporu, kablo ve bağlantı paneli kombinasyonunuzun belirtildiği gibi performans göstereceğine dair tek güvenilir onaydır .

Daha küçük DIY kurulumları için, temel bir kablo haritalama test cihazı, doğru pin bağlantılarını onaylar ve en yaygın delme hataları olan bölünmüş çiftleri, açıkları ve kısa devreleri tanımlar. Bu, performansı onaylamasa da, kablolama hatalarını ekipman bağlanmadan önce yakalar.
