Patch Panelim Varsa Switch'e İhtiyacım Var mı?

Kısa Cevap: Evet, Hala Bir birnahtara İhtiyacınız Var

Patch panel ve ağ anahtarı birbirinin yerine kullanılamaz; tamamen farklı amaçlara hizmet ederler ve çalışan bir kablolu ağ için her ikisine de ihtiyacınız vardır. bir ağ yama paneli Pasif bir cihazdır: Evinizin veya binanızın etrafındaki kablo geçişlerini tek bir merkezi konuma organize eder ve sonlandırır. Trafiği yönlendirmez, IP adresi atamaz veya herhangi bir aktif ağ işlevi sağlamaz. Öte yandan anahtar, aslında verileri bağlı cihazlar arasında taşıyan aktif bir cihazdır.

Eski bir filmdeki telefon operatörünün santraline benzeyen bir bağlantı paneli düşünün; tüm bağlantıları düzenli bir şekilde tek bir noktada tutar, ancak birisi (anahtar) aramaları gerçekten bağlayana kadar hiçbir şey olmaz. birşağı yönde bir anahtar olmadan bağlantı paneliniz yalnızca pahalı bir kablo düzenleyiciden başka bir şey değildir. Patch paneldeki bağlantı noktalarına takılan cihazların hiçbir ağ bağlantısı olmayacaktır.

Neredeyse her kablolu kurulumdaki standart kurulum şuna benzer: Yapısal kablolama, binadaki duvar prizlerinden merkezi bir rafa veya dolaba kadar uzanır; burada her kablo, bağlantı panelinin arkasında sonlanır. Panelin önündeki kısa yama kabloları daha sonra tek tek bağlantı noktalarını bir ağ anahtarındaki karşılık gelen bağlantı noktalarına bağlar. Anahtar her şeyi birbirine bağlar ve yönlendiricinize veya ISP ağ geçidinize yukarı yönde bağlanır.

Bir Patch Panel Aslında Ne Yapar?

A ağ yama paneli bir son noktadır; ne daha fazlası ne daha azı. Uygulamada, montajcılar her bir Cat5e, Cat6 veya Cat6A kablosundaki ayrı ayrı iletkenleri bir delme aleti kullanarak panelin arkasına deliyorlar. Bu, her uzun kablo hattı ile panel portu arasında kalıcı, sağlam bir bağlantı oluşturur. Panelin ön tarafında standart bağlantı kablolarını kabul eden RJ45 jakları bulunur.

Bir patch panelin değeri neredeyse tamamen organizasyon ve esneklikle ilgilidir. Biri olmadan, ekipman rafınızda veya dolabınızda düzinelerce kablo hattı gevşek bir şekilde asılı kalır ve her birinin doğrudan anahtarınıza ulaşacak kadar uzun olması gerekir. Hangi odanın hangi VLAN'a veya hangi anahtar bağlantı noktasına bağlanacağını yeniden atamak istediğinizde, hacimli, sert kalıcı kabloları taşıyor olurdunuz. Bir bağlantı paneliyle, kalıcı bağlantılar kalıcı olarak yerinde kalır ve ön taraftaki kısa, esnek bağlantı kablolarını kolayca değiştirebilirsiniz.

Pasif bağlantı panelinde sinyal yükseltme, veri işleme ve zeka yoktur. Elektriksel olarak, aslında sadece bir dizi konektördür. Arkadaki bağlantı noktası 12'ye giren sinyal, öndeki bağlantı noktası 12'den tamamen değişmeden çıkar. Patch panellere bazen "aptal" paneller denilmesinin nedeni budur ve olağanüstü derecede güvenilir olmalarının nedeni de budur. Başarısız olacak neredeyse hiçbir şey yok.

Ortak Patch Panel Türleri

• Cat5e yama panelleri: 1 Gbps'ye kadar destek; eski kurulumlar veya 10G'ye ihtiyaç duyulmayan bütçe yapıları için uygundur.
• Cat6 yama panelleri: Tam uzunlukta 1 Gbps'yi ve kısa mesafelerde (yaklaşık 55 metreye kadar) 10 Gbps'ye kadar güvenilir bir şekilde destekleyin. Günümüzün en yaygın tercihi.
• Cat6A yama panelleri: Tam 100 metrelik çalışmalarda 10 Gbps'yi destekleyin. Daha büyük, daha pahalı ve ticari ortamlarda veya geleceğe yönelik ev kurulumlarında kullanılıyor.
• Keystone yama panelleri: Farklı kablo türlerini veya standartlarını tek bir panelde karıştırma esnekliği sunan çıkarılabilir keystone jaklarını kullanın.
• Geçişli yama panelleri: Her iki tarafta dişi-dişi bağlayıcılara sahip olun; bu, iki kablo hattını anahtar olmadan birbirine bağlamanız gerektiğinde kullanışlıdır.

Standart yama panelleri 19 inçlik bir ekipman rafına monte edilir ve 24 bağlantı noktası başına 1U raf alanı tüketir, bu da onları son derece yerden tasarruflu hale getirir. 2U'daki 48 bağlantı noktalı panel, 48 oda veya konumdan gelen kablo geçişlerini sonlandırabilir.

Bir Ağ Anahtarının Gerçekte Yaptığı Şey

Ağ anahtarı, MAC adreslerine göre bağlı cihazlar arasında Ethernet çerçevelerini ileten aktif bir Katman 2 (ve bazen Katman 3) cihazıdır. Bir anahtarın 4 numaralı bağlantı noktasına takılan bir cihaz, 17 numaralı bağlantı noktasındaki bir cihazla iletişim kurmak istediğinde, anahtar Ethernet çerçevesindeki hedef MAC adresini okur, MAC adres tablosunda arar ve çerçeveyi tüm bağlantı noktalarına değil yalnızca bağlantı noktası 17'ye gönderir. Bu, her paketi her bağlantı noktasına yayınlayan eski bir merkezden temel olarak farklıdır.

Modern yönetilen anahtarlar çok daha fazlasını yapar: ağ bölümlendirmesi için VLAN'ları, VoIP veya video aramaları gibi zamana duyarlı trafiği önceliklendiren Hizmet Kalitesi (QoS) ayarlarını, ağ izleme için bağlantı noktası yansıtmayı, birden fazla bağlantı noktasını daha yüksek bant genişliğine sahip tek bir bağlantıya bağlamak için bağlantı birleştirmeyi (LACP) ve bağlantı noktası başına ayrıntılı trafik istatistiklerini destekler. Yönetilmeyen bir anahtar, herhangi bir yapılandırma arayüzü olmadan trafiği otomatik olarak iletir; bu, küçük ev ağları için uygundur.

Çoğu ev ve küçük ofis kurulumu için, 8 veya 16 bağlantı noktasına sahip yönetilmeyen gigabit anahtarı maliyeti 20 ila 60 dolar arasındadır ve ihtiyaç duyulan her şeyi sağlar. 24 bağlantı noktasına sahip yönetilen bir anahtar, giriş seviyesi modeller için yaklaşık 150-200 ABD dolarından başlar ve 10G yukarı bağlantılara sahip kurumsal düzeyde donanım için önemli ölçüde ölçeklenir.

Patch Paneller ve Anahtarlar Birlikte Nasıl Çalışır?

Patch panel ile anahtar arasındaki ilişkiyi anlamak, herhangi bir yapısal kablolama kurulumunu planlamanın anahtarıdır. İki cihaz neredeyse her zaman aynı rafta yan yana kullanılır ve kısa yama kablolarıyla birbirine bağlanır. Odadaki bir cihazdan internete giden tam veri yolu şöyledir:

1. Bir bilgisayar, kısa bir ara kablo kullanarak odadaki bir duvar plakasına takılır.
2. Duvar plakası, duvarlardan ve tavanlardan geçerek ağ dolabına veya rafına geri dönen uzun yapılandırılmış bir kablo hattına (tipik olarak Cat6) bağlanır.
3. Bu kablo hattı, yama panelinin arkasında belirli bir numaralı bağlantı noktasında sona erer.
4. Panelin ön tarafındaki kısa bir yama kablosu, bu bağlantı noktasını anahtardaki numaralı bağlantı noktasına bağlar.
5. Anahtar trafiği işler ve başka bir kablo aracılığıyla yönlendiriciye yukarı yönde bağlanır.
6. Yönlendirici internet erişimini yönetir ve ISP modemine veya ONT'ye bağlanır.

Yama paneli bu yoldaki 3-4. adımlardır. Çıkardığınızda kablolar çalışmaya devam eder; bunları doğrudan anahtara takarsınız ancak tüm organizasyonel avantajları kaybedersiniz. Bu aslında daha küçük kurulumlarda yaygındır: Yalnızca 4-6 kablo hattınız varsa, birçok kişi bağlantı panelini tamamen atlar ve her kablo hattını doğrudan anahtara takılan bir RJ45 konektörüyle sonlandırır. Buradaki değiş tokuş, çalıştırma sayısı arttıkça bağlantıların yeniden atanması veya sorun giderme işlemlerinin daha karmaşık hale gelmesidir.

Patch Panel'i Atlamak Mantıklı

Patch panelden tamamen vazgeçebileceğiniz meşru senaryolar var:

• 6'dan az kablo hattınız var ve genişlemeyi beklemiyorsunuz.
• Kablo hatlarının hiçbir zaman farklı anahtar bağlantı noktalarına veya VLAN'lara yeniden atanmasına gerek yoktur.
• Kısıtlı bir bütçeniz var ve mümkün olan en basit kurulumu istiyorsunuz.
• Kurulum geçicidir veya yakın gelecekte önemli ölçüde yeniden yapılandırılacaktır.

Bununla birlikte, küçük kurulumlarda bile birçok kurulumcu bir patch panel önermektedir çünkü maliyet farkı minimum düzeydedir (12 bağlantı noktalı temel bir Cat6 patch panelin maliyeti 15-25 $ civarındadır) ve gelecekteki değişiklikleri önemli ölçüde basitleştirir. Bir yama kablosunun değiştirilmesi 10 saniye sürer; Kalıcı bir kablo hattının yeniden sonlandırılması veya yeniden yönlendirilmesi önemli ölçüde daha uzun sürer.

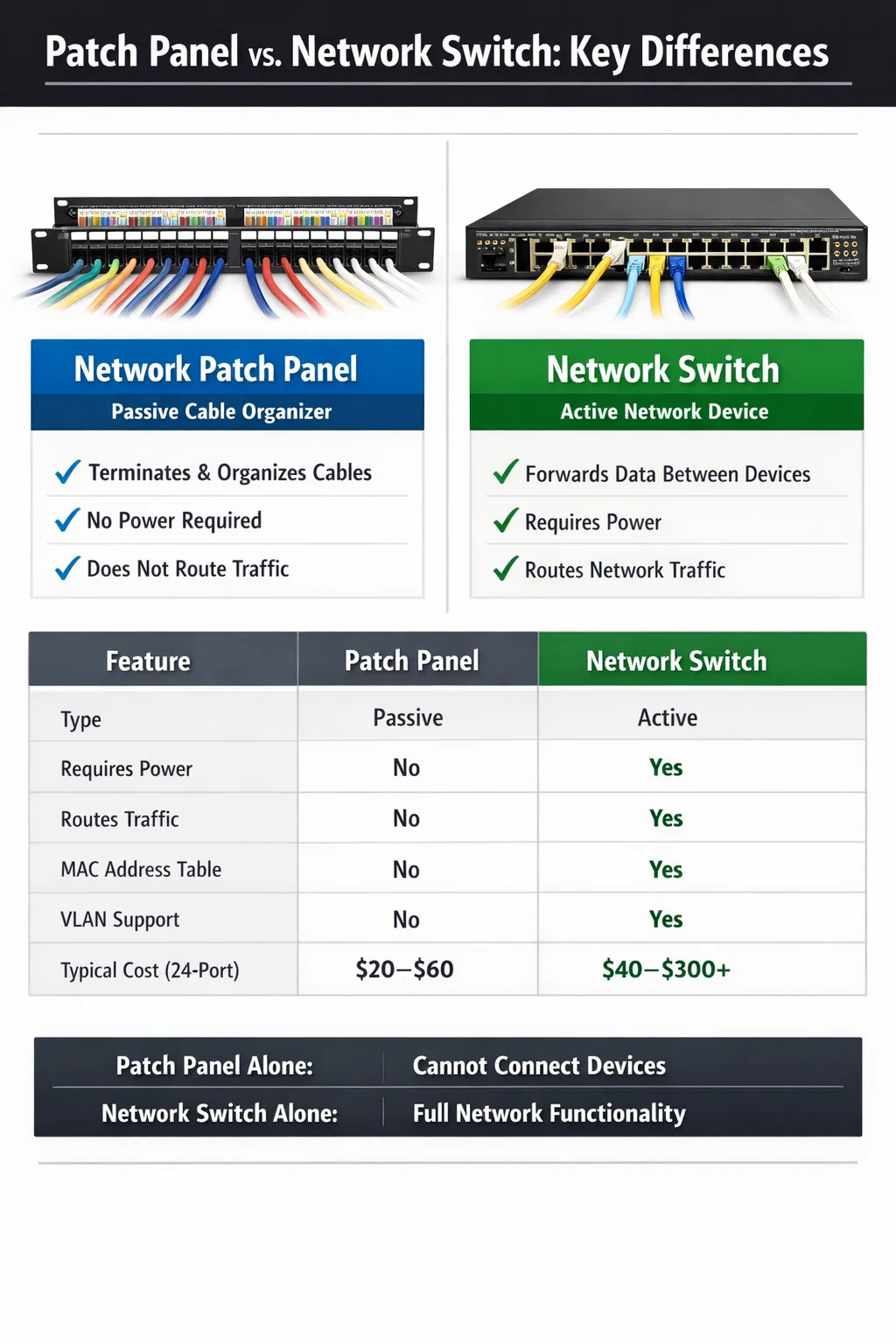

Patch Panel ve Switch: Yan Yana Karşılaştırma

Aşağıdaki tablo, her ikisinin de tam bir kablolu ağ için neden tek başına yeterli olmadığını açıkça ortaya koymak amacıyla bu iki cihaz arasındaki temel farkları özetlemektedir:

Son satıra dikkat edin: Bir anahtar, bağlantı paneli olmadan çalışabilir, ancak bir bağlantı paneli, anahtar olmadan herhangi bir ağ işlevi sağlayamaz. Bu, yalnızca birini seçmeniz gerekiyorsa anahtarın pazarlık konusu olmayan bir cihaz olduğunu doğrular.

Ev Ağı için Her İkisine de İhtiyacınız Var mı?

Yapısal kablolamaya sahip bir ev ağı için (kablonun birden fazla odadaki duvar prizlerine delinmesi anlamına gelir) pratik cevap şudur: evet, her ikisine de sahip olmanın büyük faydasını görürsünüz . Ancak tamamen işlevsel açıdan yama paneli isteğe bağlıdır, anahtar ise zorunludur.

İşte gerçekçi bir senaryo: Cat6 kablosunu evinizdeki altı odaya bağladınız. Bir oturma odanız, ev ofisiniz, yatak odanız, iki yedek odanız ve bir garajınız var. Her kablo, ISP ekipmanınızın bulunduğu tesisat dolabında sonlanır. Seçenekleriniz şunlardır:

Seçenek A: Patch Panel Anahtarı

Altı kablo hattının tamamı 12 bağlantı noktalı bağlantı panelinin arkasına doğru iniyor. Ön taraftaki altı kısa yama kablosu her panel portunu anahtara bağlar. Anahtar yönlendiriciye bağlanır. Yalnızca anahtarlamalı kurulum üzerinden toplam ek maliyet: 12 bağlantı noktalı temel bir bağlantı paneli için yaklaşık 20 ila 30 ABD Doları. Faydaları: dolabınız düzenlenir, kablolar etiketlenir ve herhangi bir odanın bağlantısını farklı bir anahtar bağlantı noktasına veya VLAN'a yeniden atamak birkaç saniye sürer.

Seçenek B: Doğrudan Anahtara (Patch Panel Yok)

Her kablonun ucunda kıvrımlı bir RJ45 konektörü bulunur ve doğrudan anahtara takılır. Bu mükemmel çalışıyor ve 20-30 dolar tasarruf sağlıyor. Dezavantajı ise her kablonun anahtara doğrudan ulaşacak kadar uzun olması gerektiği ve esnek bir yeniden atama katmanının bulunmaması; bir bağlantının taşınması, sert kalıcı kabloların fiziksel olarak çıkarılması ve yeniden yönlendirilmesi anlamına geliyor.

Ev ortamında altı veya daha az koşu için Seçenek B gerçekten iyidir. 12 veya daha fazla çalıştırma veya büyüyebilecek herhangi bir kurulum için ağ yama paneli küçük yatırıma kesinlikle değer.

Özel Durumlar: Dahili Anahtarlamalı Patch Paneller

Piyasada, bağlantı paneli işlevselliğini anahtarlamayla birleştiren, bazen "akıllı bağlantı panelleri" veya "akıllı bağlantı panelleri" olarak adlandırılan ürünler bulunmaktadır. Bunlar, öncelikle fiziksel katman bağlantısını otomatik olarak izlemesi gereken veri merkezlerini hedefleyen niş ürünlerdir. Hangi yama kablosunun hangi bağlantı noktasına bağlı olduğunu kaydetmek için sensörler ve yazılımlar kullanarak binlerce bağlantının bulunduğu geniş ortamlarda belgeleme ve denetime yardımcı olurlar.

Ancak akıllı patch paneller bile ağ anahtarları değildir. Gerçek ağ bağlantısını sağlamak için hâlâ bir aşağı akış anahtarına ihtiyaç duyuyorlar. Bunlar, donanım değiştirmenin yerini almayan, eklenti bir yönetim katmanıdır. Bu sistemlerin fiyatları panel başına yüzlerce dolardan başlıyor ve hızla artıyor; ev veya küçük ofis kurulumları ile ilgili değiller.

PoE olmayan bir anahtara PoE yeteneği ekleyebilen PoE (Ethernet Üzerinden Güç) enjektör panelleri de vardır, ancak bunlar yine bir anahtar yerine bir anahtarla birlikte çalışır. Bunu okuyan çoğu kişi için standart bir anahtarla eşleştirilmiş standart bir pasif bağlantı paneli doğru yaklaşımdır.

Anahtarınızı ve Patch Panelinizi Doğru Şekilde Boyutlandırma

Ev ve küçük ofis kurulumlarında en sık yapılan hatalardan biri gelecekteki ihtiyaçlar için çok küçük donanım satın almaktır. Daha sonra ikinci bir bağlantı paneli veya anahtarın eklenmesi, ek karmaşıklık ve maliyet getirir. İşte pratik boyutlandırma kuralları:

Patch Panel Boyutlandırması

• Mevcut kablo hatlarınızı sayın, ardından gelecekteki genişleme için en az %25-50 ekleyin. Şu anda 16 çalıştırmanız varsa 24 bağlantı noktalı bir panel satın alın.
• Standart konut patch panelleri 12, 24 ve 48 bağlantı noktalı konfigürasyonlara sahiptir. 24 bağlantı noktalı ev ve küçük ofis kullanımı için en çok yönlü olanıdır.
• Panel kategorisinin (Cat5e, Cat6, Cat6A) kablo kategorinizle eşleştiğinden veya bu kategoriyi aştığından emin olun. Cat6A kablosunu Cat5e bağlantı paneliyle karıştırmak hızınızı Cat5e performansıyla sınırlar.

Anahtar Boyutlandırma

• Bağlantı paneli bağlantı noktalarınızı ve doğrudan anahtara bağlanacak ek cihazları (NAS, sunucular, WAP'ler) sayın. 2-4 adet ek yük bağlantı noktası ekleyin.
• Erişim noktalarına veya IP kameralara doğrudan Ethernet üzerinden güç sağlamayı planlıyorsanız bir PoE anahtarı seçin. Standart PoE, bağlantı noktası başına 15,4 W'a kadar sağlar; PoE 30W'a kadar sağlar. Çoğu modern WiFi 6 erişim noktası PoE veya daha üstünü gerektirir.
• Ev kullanımı için yönetilmeyen bir gigabit anahtarı genellikle yeterlidir. VLAN'lar (örneğin, IoT cihazlarını ana ağınızdan ayırmak) istiyorsanız, yönetilen bir anahtara ihtiyacınız vardır.
• Bugün ihtiyacınız olmasa bile gelecekte bir NAS'a veya sunucuya 10G bağlantı kurmak istiyorsanız bir SFP yukarı bağlantı bağlantı noktasını düşünün.

Orta büyüklükteki bir ev için iyi planlanmış tipik bir ev rafı şunları içerebilir: 24 bağlantı noktalı Cat6 yama paneli, 24 bağlantı noktalı gigabit yönetilen anahtar ve yönlendirici tamamı 6U veya 9U duvara monte rafa monte edilmiştir. Bu tür bir kurulum için toplam ekipman maliyeti, marka tercihlerine ve PoE'nin gerekli olup olmadığına bağlı olarak yaklaşık 200 ila 400 ABD Doları arasındadır.

Etiketleme ve Belgeleme: Çoğu Kişinin Atladığı Adım

Hem bağlantı paneline hem de anahtara sahip olmak, yalnızca her ikisini de doğru şekilde etiketlerseniz tam olarak karşılığını verir. Herhangi bir kablolu ağdaki en sinir bozucu durum, hangi bağlantı noktasının hangi odaya bağlandığını bilmeden yama kablolarıyla dolu bir rafın önünde durmaktır. Ton üretecine sahip bir kablo test cihazı, bu sorun meydana gelirse çözer ancak iyi etiketleme, sorunu tamamen önler.

En iyi uygulama, kurulumdan önce her kablo hattına bir numara veya kod atamaktır. Örneğin, her iki uçtaki (duvar prizinde ve bağlantı panelinde) her kabloyu aynı tanımlayıcıyla etiketleyin: oturma odası bağlantı noktası 1 için "LR-1", ofis bağlantı noktası 1 için "KAPALI-1" vb. İlgili bağlantı paneli bağlantı noktasını bir etiketleme makinesi veya basılı bağlantı noktası ek parçaları kullanarak aynı etiketle işaretleyin. Ardından bağlantı paneli bağlantı noktaları ile anahtar bağlantı noktaları arasındaki eşlemeyi basit bir elektronik tablo veya ağ şemasında belgeleyin.

Bu, kurulum sırasında fazladan 30-60 dakika sürer ve daha sonra sorun gidermede çok büyük miktarda zaman tasarrufu sağlar. 24 bağlantı noktasına sahip etiketsiz bir bağlantı panelinin ve aynı görünümlü gri bağlantı kablolarının bir karışımının verimli bir şekilde yönetilmesi neredeyse imkansızdır. özellikle daha sonra ağ üzerinde başka birisinin çalışması gerekiyorsa.

Patch Panel Kullanırken ve Birlikte Geçiş Yaparken Yaygın Hatalar

Deneyimli kurulumcular bile önlenebilir sorunlarla karşılaşmaktadır. İşte en sık karşılaşılan hatalar:

• Düşük kaliteli yama kablolarının kullanılması: Uzun kalıcı kablolar genellikle yüksek kalitededir ancak insanlar genellikle panel ile anahtar arasında ucuz yama kabloları kullanır. Zayıf yama kabloları, teşhis edilmesi çıldırtıcı olan aralıklı bağlantı sorunlarına neden olur. Yapısal kablolamanızla en azından aynı kategoriye uygun kablolar kullanın.
• Yanlış yumruklama tekniği: Her bir iletken, T568A veya T568B kablolama standartlarına uygun olarak doğru konumda delinmelidir ve her kablo hattının her iki ucu da aynı standardı kullanmalıdır. T568A'nın duvar prizinde ve T568B'nin bağlantı panelinde karıştırılması çapraz bir çift oluşturur ve hiçbir bağlantı oluşturmaz.
• 100 metrelik kanal sınırının aşılması: Toplam kanal uzunluğu (kalıcı kablo artı her iki uçta yama kabloları) Cat5e ve Cat6 için 100 metreyi geçmemelidir. Duvar prizindeki ve raftaki bağlantı kablolarının her ikisi de bu toplama dahil edilir. Kalıcı hat için 100 metrelik bütçenin mümkün olduğu kadar çoğunu korumak amacıyla yama kablolarını kısa tutun (her uçta 0,5-1 metre).
• Yanlış patch panel kategorisini satın almak: Daha önce de belirtildiği gibi, patch panel kablo kategorinize uygun olmalıdır. Cat6A çalışmalarına Cat5e paneli takmak, performansınızı kalıcı olarak sınırlayan yaygın ve maliyetli bir hatadır.
• Kablo yönetimi yok: Patch panel ile anahtar arasında yatay kablo yöneticileri olmadığında, patch kablolar aylar içinde sarkıp yönetilemez bir karmaşaya dönüşür. Her ekipman parçası arasındaki 1U kablo yönetim panelinin maliyeti yaklaşık 10 ila 15 ABD Dolarıdır ve buna değer.
• Sonlandırmadan sonra çalıştırmaları test etmemek: Delme işleminden sonra, duvarları kapatmadan veya yeni kabloları çekmeden önce daima her çalıştırmada temel bir kablo test cihazı kullanın. Her çalıştırmanın test edilmesi yaklaşık 30 saniye sürer ve tüm kablo hatalarını, açık çiftleri veya kısa devreleri anında ortaya çıkarır.

Özet: Patch Paneller ve Anahtarlar Hakkında Düşünmenin Doğru Yolu

A ağ yama paneli yapısal kablolama için organizasyonel bir araçtır. Tamamen pasiftir, güç gerektirmez ve kendi başına sıfır ağ işlevselliği sağlar. Ağ anahtarı kablolu ağınızın aktif beynidir; onsuz hiçbir şey iletişim kurmaz. Patch panel kullanıp kullanmadığınıza bakılmaksızın bir anahtara ihtiyacınız vardır.

Bağlantı paneli, kablo geçişlerini doğrudan bir anahtara yönlendirebilmeniz ve paneli tamamen atlayabilmeniz açısından isteğe bağlıdır. Ancak bir avuçtan fazla kablonun kullanıldığı herhangi bir kurulum için patch panel organizasyon, esneklik ve zamandan tasarruf açısından kendini amorti eder. 24 bağlantı noktalı Cat6 bağlantı panelinin maliyeti 40 dolardan azdır ve yapısal kablolama sisteminin yönetimini önümüzdeki yıllarda önemli ölçüde kolaylaştırır.

Yeni bir kurulum planlıyorsanız ikisini de satın alın. Bunları aynı kablo kategorisiyle eşleştirin, her şeyi net bir şekilde etiketleyin, aralarında kaliteli yama kabloları kullanın; evinize veya ofisinize on yıl veya daha uzun süre boyunca minimum bakımla güvenilir bir şekilde hizmet verebilecek kablolu bir ağ altyapısına sahip olacaksınız.
