Patch panel ağı nedir? Cevabını söyleyeyim.

Bir ağ yama paneli, tüm ağ kablolama sisteminin "merkezi kontrol paneli" veya "bağlantı kutusu" gibidir.
Şirketinizin veya evinizin duvarlarındaki ağ bağlantı noktalarını elektrik prizleriyle karşılaştırırsanız, patch panel bu prizleri merkezi olarak yöneten "anahtarlı uzatma kablosudur".

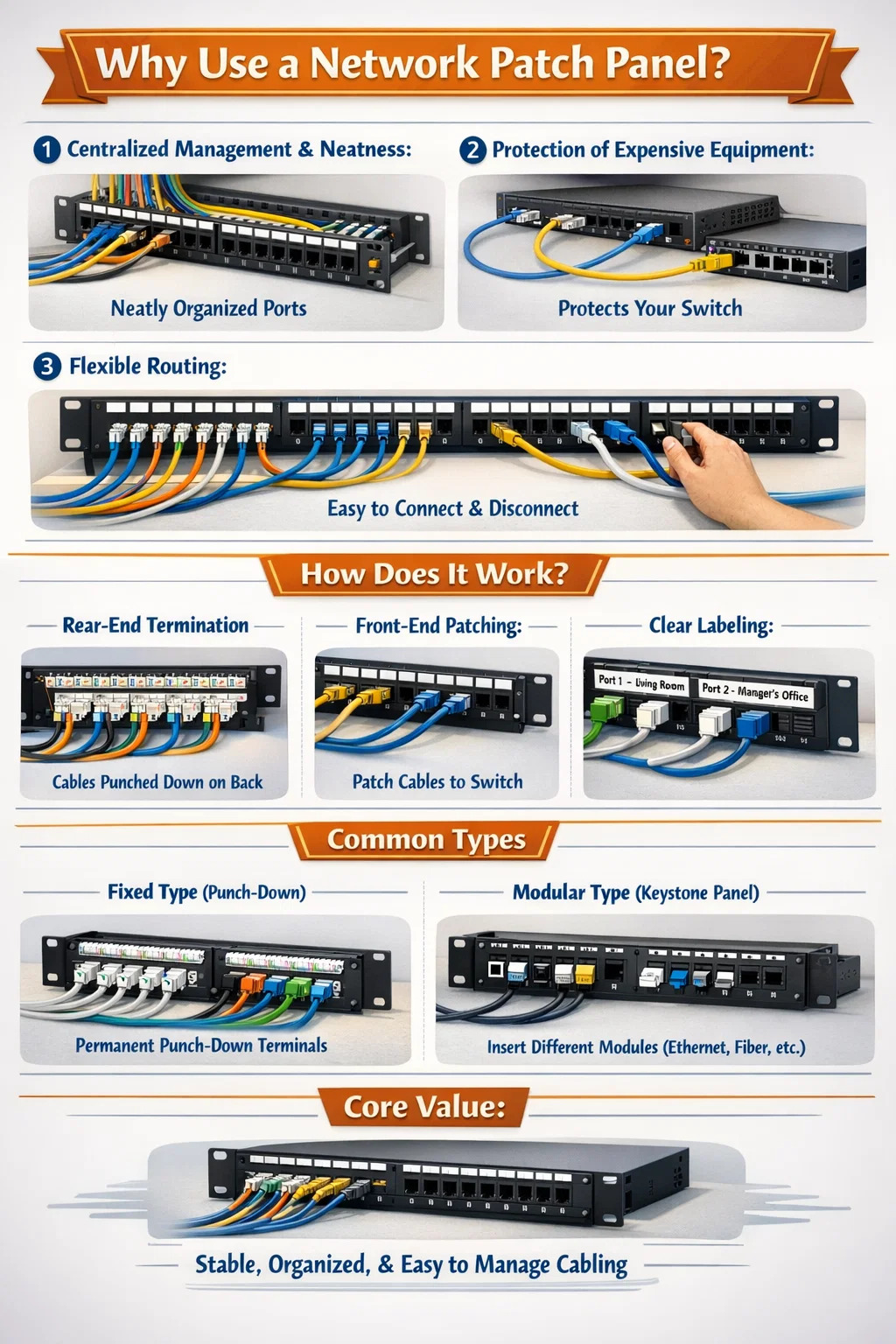

1️⃣ Neden bir Ağ Yama Paneli ?

Merkezi Yönetim ve Düzenlilik:

20 odanın ağ kablolarının doğrudan bir anahtara bağlı olduğunu hayal edin; kablolar karışırsa ortalık karışır. Bir ağ bağlantı paneliyle, duvarlardan çıkan tüm uzun kablolar panelin arkasına düzgün bir şekilde sabitlenirken, ön tarafta bir dizi düzgün şekilde düzenlenmiş bağlantı noktası bulunur.

Pahalı Ekipmanların Korunması:

Duvarlardaki ağ kabloları genellikle oldukça serttir (tek telli bakır çekirdek) ve sık sık takıp çıkarma, anahtarın bağlantı noktalarının kolayca kırılmasına veya hasar görmesine neden olabilir. Bir bağlantı paneli kullanarak, bağlantı panelini ve anahtarı esnek bağlantı kablolarıyla bağlayabilirsiniz. Sık bağlantı değişikliği gerekse bile duvardaki ana kablolar değil, yalnızca ucuz olan patch kablolar zarar görecektir.

Esnek Yönlendirme:

Oda 1'e ağ erişimi sağlamak istiyorsanız, ağ bağlantı panelinde ilgili bağlantı noktasını bulmanız ve bunu kısa bir bağlantı kablosuyla anahtara bağlamanız yeterlidir. Bağlantıyı kesmek mi istiyorsunuz? Sadece yama kablosunu çıkarın; duvardaki kablolara dokunmanıza gerek yok.

2️⃣ Nasıl çalışır?

Arka Uç Sonlandırma: Yenileme sırasında çeşitli odalardan çekilen ağ kabloları (genellikle Cat6 veya Cat6a), patch panelin arkasında "sonlandırılır". Bu işleme "delme" denir ve kablo uçları burada kalıcı olarak sabitlenir ve hareket etmez.
Ön Uç Yamalama: Patch panelin ön tarafında bir dizi standart ağ kablosu arayüzü bulunur. Bağlantı panelindeki bağlantı noktalarını bitişik ağ anahtarına bağlamak için kısa ağ kablolarını (yama kabloları) kullanmanız yeterlidir ve ağ bağlanır.
Etiketlemeyi Temizle: Patch panellerde genellikle etiket yuvaları bulunur. "Bağlantı Noktası 1 - Oturma Odası" ve "Bağlantı Noktası 2 - Yöneticinin Ofisi"ni net bir şekilde etiketleyerek ağ sorunlarını gidermeyi çok daha kolay hale getirebilirsiniz.

3️⃣ Yaygın Türler

Sabit Tip (Punch-down tipi): Arayüzler panelde zaten sabittir; sadece tel damarlarını yerine bastırın.
Modüler Tip (Boş Panel tipi): Panelde sadece delikler bulunur; Gerektiğinde farklı türde kilit taşı jakları ekleyebilirsiniz (örneğin, bazı deliklere ağ kablosu modülleri, diğerlerine ise fiber optik modüller takılabilir). Bu yöntem en esnek olanıdır ve şu anda çok popüler bir yaklaşımdır.

4️⃣ Temel Değer

Ağ yama panelinin amacı ağı daha hızlı hale getirmek değil, onu daha istikrarlı, estetik açıdan hoş ve bakımı kolay hale getirmektir. Profesyonel kablolama ile karmaşık kablolama arasındaki ayrım çizgisidir.
