İki tip patch panel nedir?

İki Tip Patch Panel: Doğrudan Cevap

İki ana patch panel türü şunlardır: kablolu (sabit) patch paneller ve modüler (kilit taşı) patch paneller . Bu iki kategori hemen hemen her veri merkezinde, sunucu odasında ve ticari ağ kurulumunda yapısal kablolamanın temelini oluşturur. Bir ağ bağlantı paneli satın almadan veya bir kablolama düzeni tasarlamadan önce aralarındaki farkı anlamak önemlidir; çünkü yanlış seçim, sonuçta gereksiz maliyet, esneklik veya performans sorunları yaratabilir.

Kablolu bağlantı paneli, fabrikada panelin arkasına sonlandırılan kablolarla birlikte gelir. Öte yandan modüler bir bağlantı paneli, değiştirilebilir kilit taşı jaklarını kabul eden boş bir çerçeve olarak gönderilir ve kurulumcunun konnektör türlerini, kategorilerini seçmesine ve hatta ortam türlerini tek bir panel içinde karıştırmasına olanak tanır. Her ikisi de ağ bağlantılarını organize etme ve yönlendirme gibi aynı temel işlevi yerine getirir, ancak bunu temelde farklı şekillerde yaparlar ve farklı dağıtım senaryolarına uygundurlar.

Kablolu Patch Paneller: Önceden Sonlandırılmış ve Dağıtıma Hazır

Bazen sabit veya zımbalı yama paneli olarak da adlandırılan kablolu bir yama panelinin arka bağlantı noktaları halihazırda 110 tarzı zımbalı bloklar veya benzer konektörlerle sonlandırılmıştır. Sahadan gelen kablolar (duvar prizleri, kablo kanalları, zemin kutuları) bir delme aleti kullanılarak doğrudan bu blokların üzerine delinir. Panelin ön tarafında, kısa yama kablolarının ekipmanı ağın geri kalanına bağladığı standart RJ45 bağlantı noktaları bulunur.

Bu tür ağ bağlantı paneli, yapısal kablolamanın geleneksel iş gücüdür. Yaygın olarak mevcuttur 24 bağlantı noktalı ve 48 bağlantı noktalı yapılandırmalar ve çoğu model 1U veya 2U raf alanı kaplar. Standart seçenekler Cat5e, Cat6 veya Cat6A performansına göre derecelendirilmiştir ve Cat6A panelleri destekleyebilmektedir. 100 metreye kadar mesafelerde 10 Gigabit Ethernet .

Kablolu Patch Panellerin Avantajları

• Modüler alternatiflere kıyasla port başına daha düşük ön maliyet
• Tüm bağlantı noktalarında tutarlı fabrika düzeyinde sonlandırma kalitesi
• Büyük ölçekli tek tip dağıtımlar için daha basit kurulum süreci
• Binlerce kurulu bağlantı noktasının bulunduğu ortamlarda kanıtlanmış güvenilirlik
• Panduit, Leviton, Belden ve CommScope gibi satıcılardan geniş ürün yelpazesi

Kablolu Patch Panellerin Sınırlamaları

En büyük dezavantajı esnekliktir. Kablolu paneldeki her bağlantı noktası aynı konektör tipindedir. Fiber veya koaksiyel bağlantıların yanı sıra Cat6 bakır bağlantı noktalarının bir karışımına ihtiyacınız varsa, bunu tek kablolu panelde başaramazsınız. Ek olarak, tek bir bağlantı noktası hasar görürse, bunun değiştirilmesi genellikle tüm panelin veya en azından söz konusu bloğun değiştirilmesi veya yeniden sonlandırılması anlamına gelir. Kablolama gereksinimlerinin sık sık değiştiği ortamlarda bu sertlik gerçek bir operasyonel sorun haline gelir.

Kablolu patch paneller büyük ofis kurulumları, okul ağları ve endüstriyel ortamlar için en uygun olanıdır. yüzlerce aynı bakır akışı hızlı ve uygun maliyetli bir şekilde sonlandırılması gerekir. Tipik bir 48 bağlantı noktalı Cat6 kablolu panelin maliyeti 30 ila 80 ABD Doları kadar düşük olabilir, bu da onu bütçeye duyarlı projeler için çekici kılar.

Modüler Patch Paneller: Esnek ve Geleceğe Hazır

Modüler bağlantı paneli, genellikle 12, 24 veya 48 bağlantı noktalı çerçevelerde sunulan ve bireysel kilit taşı jaklarını kabul edecek şekilde tasarlanmış boş bir kasadır. Çerçevedeki her yuva farklı türde bir jakı barındırabilir: Cat5e, Cat6, Cat6A, fiber LC, fiber SC, koaksiyel F tipi ve hatta USB veya HDMI keystone modülleri. Bu, modüler ağ bağlantı panelini günümüzde yapısal kablolamada mevcut olan en çok yönlü seçenek haline getirmektedir.

Kurulum, seçilen kilit taşı jaklarının panel çerçevesine oturtulmasını ve ardından her bir jakın ayrı ayrı sonlandırılmasını içerir. Seçilen kriko modeline bağlı olarak krikoların kendileri delinebilir, aletsiz veya önceden sonlandırılabilir. Kurulduktan sonra her jakın ön yüzü kullanıcıya uygun port arayüzünü sunar.

Modüler Patch Panellerin Avantajları

• Konektör türlerini tek bir panelde karıştırmak için tam esneklik
• Bağlantı noktası seviyesinde kolay onarımlar: tüm paneli değiştirmeden tek bir hasarlı kilit taşı jakını değiştirin
• Ölçeklenebilirlik: Kısmen doldurulmuş bir panelle başlayın ve ihtiyaçlar arttıkça bağlantı noktalarını ekleyin
• Kilit taşı modüllerini daha yüksek dereceli kategorilerle değiştirerek gelecekteki yükseltmeleri destekler
• Veri merkezleri, AV kurulumları ve multimedya ortamları için idealdir

Modüler Patch Panellerin Sınırlamaları

Modüler paneller port başına daha yüksek maliyet taşır. Kaliteli bir 24 bağlantı noktalı modüler kilit taşı panel çerçevesi tek başına 20 ila 50 ABD Doları arasında bir maliyete sahip olabilir ve her bir Cat6A kilit taşı jakı, bağlantı noktası başına 5 ila 15 ABD Doları daha ekleyebilir. Tamamen doldurulmuş 48 bağlantı noktalı Cat6A modüler panel için toplam bileşen maliyetleri 300$–600$ veya daha fazla eşdeğer bir kablolu panel için 100 doların altındaydı. Her jakın ayrı ayrı sonlandırılıp yerine oturtulması gerektiğinden işçilik süresi de daha yüksektir.

Performans tutarlılığı aynı zamanda seçilen bireysel kilit taşı jaklarının kalitesine de bağlıdır. Düşük kaliteli üçüncü taraf jaklarının markalı bir panel çerçevesinde karıştırılması, tutarsız çapraz konuşma ve ekleme kaybı ölçümlerine yol açarak kanal sertifikasyon testlerinde başarısız olma potansiyeline sahip olabilir. Mümkün olduğunca her zaman aynı üreticinin test edilmiş ve onaylanmış sisteminden krikolar ve çerçeveler kullanın.

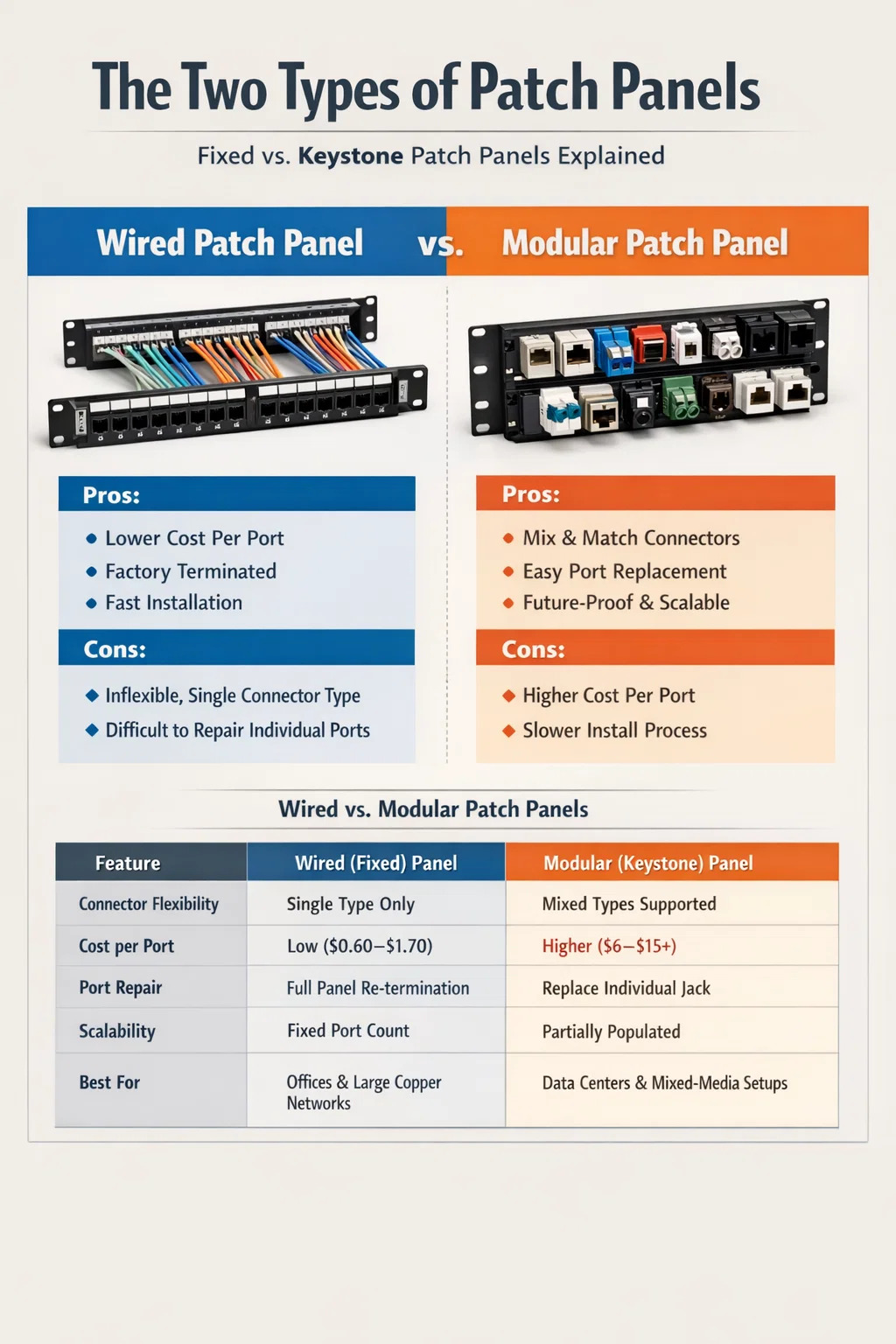

Yan Yana Karşılaştırma: Kablolu ve Modüler Patch Paneller

Aşağıdaki tablo, hangi tür ağ bağlantı panelinin proje gereksinimlerinize uygun olduğuna karar vermenize yardımcı olacak temel farklılıkları özetlemektedir.

Doğru Nasıl Seçilir? Ağ Yama Paneli Projeniz için

Kablolu ve modüler ağ bağlantı paneli arasında seçim yapmak dört pratik faktöre bağlıdır: bütçe, ortam çeşitliliği, beklenen büyüme ve bakım beklentileri. Evrensel olarak üstün bir seçenek yoktur; her iki tür de profesyonel kurulumlarda her gün başarıyla kullanılmaktadır.

Bütçe Odaklı Projeler

Projenin sonlandırılmasını içeriyorsa Aynı kategoriden 100 veya daha fazla bakır akışı ve cost control is a priority, wired patch panels deliver better value. A school network deploying 200 Cat6 drops across 8 panels will save $1,000–$2,000 in parts alone by choosing wired over modular. That savings can be redirected to managed switches, better cable, or additional access points.

Karma Medya ve Veri Merkezi Ortamları

Veri merkezleri rutin olarak bakır Ethernet'i, fiber uplink'leri ve bazen koaksiyel veya ses bağlantılarını aynı rafta birleştirir. Modüler bir ağ bağlantı paneli tüm bunları tek bir 1U çerçevede yöneterek rafı düzenli tutar ve ihtiyaç duyulan panel sayısını azaltır. Birçok kurumsal veri merkezi, kabloları yeniden döşemeden veya tüm panelleri değiştirmeden, yalnızca kilit taşı modüllerini değiştirerek bireysel fiber bağlantı noktalarını 1G LC'den 10G LC veya 25G LC'ye yükseltebildikleri için modüler paneller üzerinde standart hale gelir.

Bakım ve Uzun Süreli Servis Kolaylığı

Bağlantı noktası kaybının yüksek olduğu ortamlarda (ortak çalışma alanları, otel iş merkezleri, etkinlik mekanları) bireysel kilit taşı jakları, tekrarlanan takma ve çıkarma döngülerinden kaynaklanan fiziksel istismarı ortadan kaldırır. Modüler bir panel, bir teknisyenin aşınmış bir jakı iki dakikadan kısa bir sürede, diğer bağlantıları bozmadan 5 ila 10 ABD Doları tutarında bir parça maliyetiyle değiştirmesine olanak tanır. Kablolu bir paneldeki aynı onarım, bir bloğun yeniden delinmesini veya tüm panel düzeneğinin değiştirilmesini gerektirir; bu da şu anlama gelebilir: 30-60 dakika kesinti olay başına.

Geleceğe Hazırlama ve Teknoloji Yükseltmeleri

Ağ standartları gelişiyor. Cat6A artık TIA-568.2-D'ye göre yeni ticari kurulumlar için önerilen minimum değerdir ve 10GBase-T, KOBİ ortamlarında bile giderek yaygınlaşmaktadır. Bugün kablolu bir Cat6 paneli dağıtıyorsanız ve üç yıl içinde Cat6A performansına ihtiyacınız varsa panelin tamamını değiştirirsiniz. Modüler bir panel ile çerçeveyi korurken kilit taşı jaklarını değiştirirsiniz. Bu ayrım, 24 portlu bir dolapta daha az önem taşır ancak bir dolapta önemli hale gelir. 480 bağlantı noktasına sahip 10 raflı veri merkezi .

İki Ana Türün Ötesinde: Açılı, Korumalı ve Boş Patch Paneller

Kablolu ve modüler iki temel kategori olmakla birlikte, her iki tip de belirli kurulum gereksinimlerini karşılayan özel varyantlara sahiptir.

Açılı Patch Paneller

Açılı bağlantı panelleri, ön bağlantı noktalarını 45 derecelik bir açıyla eğerek bağlantı kablolarını doğrudan rafın önüne doğru yönlendirmek yerine yanlara yönlendirir. Bu, yama kabloları üzerindeki bükülme yarıçapı gerilimini önemli ölçüde azaltır ve yüksek yoğunluklu rafların önemli ölçüde daha temiz kalmasını sağlar. Açılı paneller hem kablolu hem de modüler formatlarda mevcuttur ve kablo yönetiminin kritik olduğu raf üstü anahtarlama düzenlemelerinde yaygın olarak kullanılır. Bazı tasarımlar, maksimum yoğunluk için hibrit düz/açılı bir düzen oluşturarak bağlantı noktalarının yalnızca alt sırasına açı verir.

Korumalı (STP) Patch Paneller

Üretim alanları, yayın tesisleri, tıbbi görüntüleme odaları gibi önemli elektromanyetik parazitlerin olduğu ortamlarda, ekranlı bükümlü çift (STP) kablolama, bağlantı boyunca kablo korumasının sürekliliğini korumak için ekranlı bir patch panel gerektirir. Korumalı ağ bağlantı paneli, metalik bağlantı noktası muhafazalarını ve rafın toprak yoluna bağlanan bir topraklama çubuğunu içerir. STP kablo ile blendajsız bir panel kullanmak, paneldeki blendajı kırarak amacını tamamen ortadan kaldırır. Korumalı paneller hem kablolu hem de modüler tiplerde mevcuttur, ancak kabaca bir maliyet primi taşırlar. Eşdeğer korumasız modellere göre %30–50 .

Boş Patch Paneller

Boş yama panellerinde hiçbir bağlantı noktası yoktur. Bunlar yalnızca raf yönetimi için kullanılır; hava akışını iyileştirmek, tozu engellemek veya belgeleme için etiketli bir yüzey sağlamak amacıyla boş 1U alanları doldurmak için kullanılırlar. İşlevsel bir veri dağıtım bileşeni olmasa da, boş paneller iyi organize edilmiş herhangi bir rafta profesyonel bir son dokunuştur ve satıcı kataloglarında genellikle işlevsel bağlantı panelleriyle birlikte gruplandırıldıkları ve ilk kez alıcılar için kafa karışıklığına neden olabileceği için burada bahsedilmektedir.

Bağlantı Noktası Yoğunluğu, Raf Üniteleri ve Kablo Yönetimiyle İlgili Hususlar

Her iki patch panel tipi de sadece konnektör tipine göre değil aynı zamanda genel raf düzenine nasıl uyduğuna göre de değerlendirilmelidir. Standart 19 inçlik EIA rafı şunları sağlar: 42U kullanılabilir alan . Kötü panel seçimi, raf birimlerinin israfına neden olabilir, kablo yönetimi kabusları yaratabilir ve sorun gidermeyi zahmetli hale getirebilir.

48 bağlantı noktalı 1U kablolu bağlantı paneli, bağlantı noktalarını sıkı bir şekilde paketler ve kablo yönetim klipsleri için çok az yatay alan bırakır. Birçok kurulumcu, her 48 bağlantı noktalı paneli doğrudan altındaki 1U yatay kablo yöneticisiyle eşleştirerek panel başına 2U'dan ödün verir, ancak uzun vadeli bakım kolaylığı önemli ölçüde artırır. 1U'daki 24 bağlantı noktalı panel, bağlantı noktaları arasında daha fazla yatay nefes alma alanı sağlayarak, bitişik bağlantıları bozmadan tek tek kabloların etiketlenmesini ve izlenmesini kolaylaştırır.

Modüler paneller için, bazı kilit taşı jak tasarımlarının gerektirdiği ekstra derinlik, rafın arka boşluğuna göre doğrulanmalıdır. Bazı Cat6A kilit taşları panel yüzünün 2-3 inç arkasına uzanır ve yalnızca 12-14 inç derinliğe sahip sığ derinlikli duvara monte muhafazalarda bu, dikkatli bir ön planlama olmadan kurulumu fiziksel olarak imkansız hale getirebilir.

Etiketleme ve Dokümantasyon Uygulamaları

Panel tipi ne olursa olsun, doğru etiketleme donanımın kendisi kadar önemlidir. Sektördeki en iyi uygulama, her bağlantı noktasının başlangıç ​​noktasını, varış noktasını, kablo kategorisini, kurulum tarihini ve test sonucu referansını belgeleyen bir kablo planıyla eşlenen benzersiz bir tanımlayıcıyla etiketlenmesini gerektirir. Çoğu kaliteli bağlantı paneli, bağlantı noktalarının altında veya üstünde bir etiket şeridi kanalı içerir. Isıyla büzüşen veya kendinden laminatlı etiketlere sahip Brady, HellermannTyton veya benzeri etiketleme sistemlerinin kullanılması, tanımlayıcıların kullanıcılar için okunabilir olmasını sağlar. 10 yıl tozlu veya nemli ortamlarda bile.

Her İki Panel Türü İçin En İyi Kurulum Uygulamaları

Hangi ağ bağlantı panelini seçerseniz seçin, bir dizi tutarlı kurulum uygulaması, kanal performansının nominal spesifikasyonları karşılamasını veya aşmasını sağlar.

• Çift bükümünü sonlandırma noktasından 13 mm uzakta tutun Özellikle Cat6A kurulumlarında karışmayı en aza indirmek için.
• Yeni kabloyu çekmeden yeniden sonlandırma olanağı sağlamak için panelin arkasında en az 12 inçlik servis döngüsü bırakın.
• Kablonun minimum bükülme yarıçapını asla aşmayın; genellikle kablo çapının blendajsız için 4 katı ve blendajlı için 8x.
• Blok tipi için (110'a karşı Krone) doğru darbe seviyesine ayarlanmış, kalibre edilmiş bir delme aleti kullanın.
• Kuruluma başlamadan önce her kanalı sertifikalı bir saha test cihazıyla (Fluke DSX, IDEAL SignalTEK veya eşdeğeri) TIA-568 veya ISO/IEC 11801 standartlarına göre test edin.
• Test raporlarını elektronik olarak saklayın ve bunları sistemdeki her bağlantı noktasının kablo planına bağlayın.
• Modüler paneller kullanırken, üretici garantisini veya sertifikasını korumak için kilit taşı jakı ve panel çerçevesinin aynı test edilmiş sistemden olduğunu doğrulayın.

Bu adımların izlenmesi, bir yama panelini basit bir donanım satın alımından, ağı güvenilir bir şekilde destekleyen, uygun şekilde belgelenmiş, onaylanabilir bir altyapı bileşenine dönüştürür. 15-25 yaş —mevcut standartlara göre kurulmuş bir yapısal kablolama sisteminin tipik yaşam döngüsü.

Patch Panel Seçerken Yaygın Hatalar

Deneyimli kurulumcular bile ara sıra, ilk dağıtımdan aylar veya yıllar sonra sorunlara neden olan seçim hataları yapar. Aşağıdakiler en yaygın ve en önlenebilir olanlardır.

Panel Kategorisinin Kablo Kategorisiyle Uyumsuzluğu

Cat6A kablosunun takılması ve Cat6 dereceli bir panelde sonlandırılması, kanalı Cat6 performansıyla sınırlar. Kanaldaki en zayıf bileşen, tüm bağlantının nominal performansını belirler. 10GBase-T veya 25GBase-T'yi desteklemek için Cat6A çalıştırıyorsanız her bileşen (kablo, bağlantı paneli, kilit taşı jakı ve bağlantı kablosu) Cat6A derecesine sahip olmalıdır.

Arka Kablo Yönetiminin Göz ardı Edilmesi

Yoğun olarak doldurulmuş 48 bağlantı noktalı panelin arkası 48 ayrı kablo hattını barındırabilir. Uygun arka kablo yönetim kılavuzları, J-kancaları veya kablo makaraları olmadan bu bağlantılar, gelecekteki eklemeleri, taşımaları ve değişiklikleri (MAC'ler) gereksiz şekilde zorlaştıran ve ilgisiz bakım çalışmaları sırasında kablonun kazara hasar görmesi riskini artıran karışık bir kütle haline gelir.

Paradan Tasarruf Etmek İçin Sistem Dışı Bileşenler Satın Alma

Marka dışı kilit taşı jaklarıyla Panduit panel çerçevesi kullanmak veya Cat6 bağlantı panellerini farklı bir üreticinin Cat6A kablosuyla karıştırmak, test edilen sistem garantisini ihlal eder. Panduit, Leviton, Belden, CommScope ve Legrand gibi üreticiler kendi bileşenlerini sistem olarak belgelendiriyor ve bu sertifikasyon yalnızca aynı aileden bileşenlerin bir arada kullanılması durumunda geçerli oluyor. Tasarruf etmek için markaları karıştırma Bağlantı noktası başına 2–5 ABD doları tasarruftan çok daha fazla değere sahip olan 25 yıllık sistem garantisini geçersiz kılabilir.

Bağlantı Noktası Sayısı Gereksinimlerini Hafife Alma

Ticari kablolama tasarımında genel bir kural, Şu anda ihtiyaç duyulandan %20-30 daha fazla bağlantı noktası . Organizasyonlar büyüyor, iş istasyonları çoğalıyor ve IoT cihazları çoğalıyor. Patch panel bağlantı noktalarının tükenmesi, ya rafın ortasına yeni bir panel kurulumu ya da tamamen yeniden tasarım yapılmasına neden olur; bunların her ikisi de, başlangıçtan itibaren daha büyük bir panel ya da ek paneller kurmaktan daha yıkıcı ve pahalıdır.
