Korumalı veya korumasız kilit taşı jakları? EMI'den korunmayı ne zaman düşünmeliyiz?

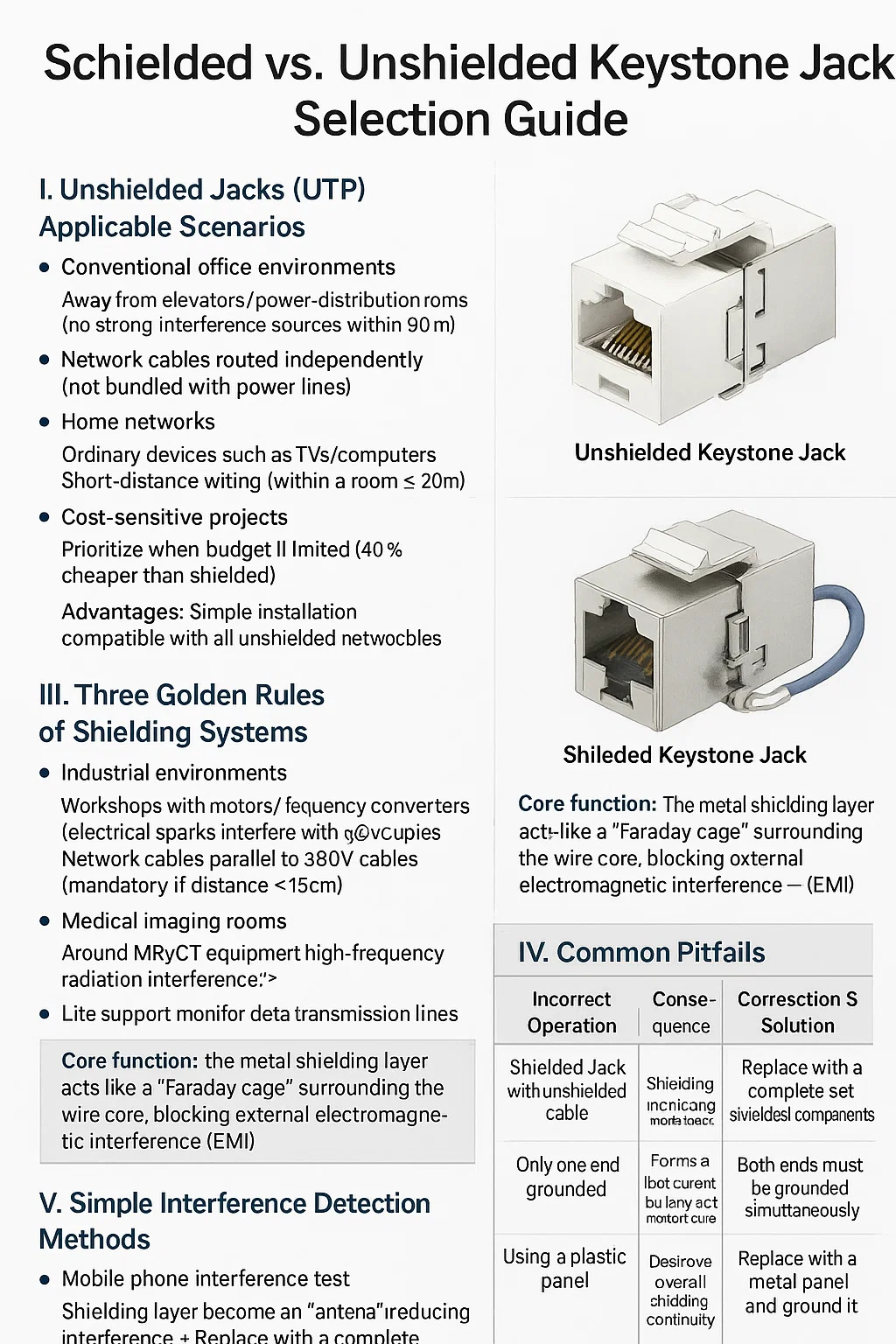

Korumalı ve Korumasız Kilit Taşı Jakı Seçim Kılavuzu

I. Korumasız Jaklar (UTP) Uygulanabilir Senaryolar

● Geleneksel ofis ortamları

Asansörlerden/güç dağıtım odalarından uzakta (30 metre içinde güçlü parazit kaynakları yok)
Ağ kabloları bağımsız olarak yönlendirilir (güç hatlarıyla birlikte paketlenmez)

● Ev ağları

TV/bilgisayar gibi sıradan cihazlar
Kısa mesafeli kablolama (≤ 20 metrelik bir oda içinde)

● Maliyete duyarlı projeler

Bütçe sınırlı olduğunda öncelik verin (korumalı olandan %40 daha ucuz)
Avantajları: Basit kurulum, tüm ekransız ağ kablolarıyla uyumlu

II. Korumalı Jakların (STP/FTP) Gerekli Olduğu Senaryolar

● Endüstriyel ortamlar

Motorlu/frekans dönüştürücülü atölyeler (elektrik kıvılcımları ağ sinyallerini etkiler)
380V kablolara paralel ağ kabloları (mesafe < 15cm ise zorunludur)

● Tıbbi görüntüleme odaları

MRI/CT ekipmanının çevresinde (yüksek frekanslı radyasyon girişimi)
Yaşam destek monitörü veri iletim hatları

● Yüksek riskli açık alanlar

Baz istasyonu antenlerinin yakınında (elektromanyetik girişim)
Gök gürültülü fırtınalara eğilimli alanlar (koruyucu katman, indüklenen yıldırımı yönlendirebilir)
Çekirdek işlevi:
Metal koruyucu katman, tel çekirdeğini çevreleyen bir "Faraday kafesi" gibi davranarak harici elektromanyetik girişimi (EMI) engeller.

III. Ekranlama Sistemlerinin Üç Altın Kuralı

● Tam koruma:

Ağ kablosu Keystone Jack RJ45 konektörünün tümü korumalı olmalıdır (herhangi bir bileşenin arızalanması sistemi etkisiz hale getirir)

● Çift uçlu topraklama:

Patch panelin kabin ucunda topraklanması
Ekipman ucundaki anahtar metal muhafazasının topraklanması

● Anti-oksidasyon bakımı:

Topraklama kontakları altı ayda bir zımparalanmalıdır (pasın topraklama hatasına neden olmasını önlemek için)

IV. Yaygın Tuzaklar

V. Basit Girişim Tespit Yöntemleri

● Cep telefonu girişim testi:

Arama sırasında telefonu ağ kablosuna yakın tutun → "Vızıltı" sesi duyarsanız parazit var demektir

● Multimetre algılama yöntemi:

Ağ kablosu ile topraklama kablosu arasındaki voltajı ölçün > 1V → Topraklamanın kontrol edilmesi gerekiyor

● Pratik stres testi:

Fotokopi makinesi çalışırken ağ geçidine ping atın → Paket kaybı oranı %5'i aşarsa engellenmesi gerekir.
