Fiber optik yama kabloları nasıl test edilir?

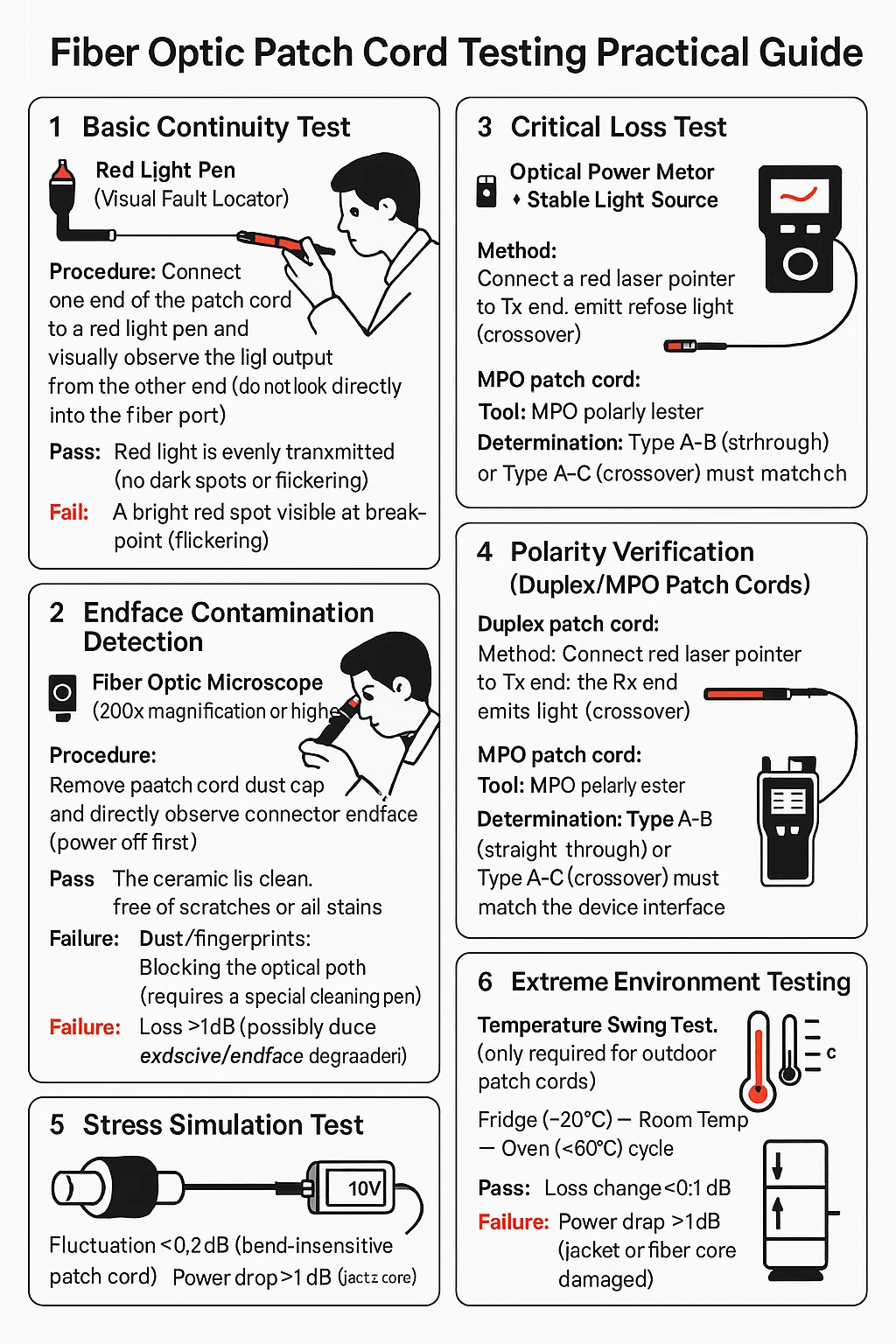

Fiber optik yama kablosu Test Pratik Kılavuz

1. Temel Süreklilik Testi
Araç: Kırmızı Işık Kalemi (Görsel fay bulucu)
Prosedür: Yama kablosunun bir ucunu kırmızı bir ışık kalemine bağlayın ve diğer uçtan gelen ışık çıkışını görsel olarak gözlemleyin (doğrudan fiber bağlantı noktasına bakmayın).
Geçiş: Kırmızı ışık eşit olarak iletilir (koyu lekeler veya titreme yok).
Başarısız: Kesme noktasında parlak kırmızı bir nokta görünür (fiber çekirdek kırılmasının yeri).

2. Endface kontaminasyon tespiti
Araç: Fiber Optik Mikroskop (200x büyütme veya daha yüksek)
Prosedür: Yama kablosu toz kapağını çıkarın ve doğrudan konektör uç yüzünü gözlemleyin (önce güç kapatın).
Geçiş: Seramik manşon temiz, çizikler veya yağ lekeleri içermez.
Arıza:
Toz/Parmak İzleri: Optik yolu engelleme (özel bir temizlik kalemi gerektirir).
Çatlaklar/cips: Hemen atın (onarılamaz).

3. Kritik Kayıp Testi
Araç: Optik Güç Ölçer Kararlı Işık Kaynağı
Prosedür: Işık kaynağını yama kablosunun bir ucuna bağlayın ve bir referans ışığı (örn., 1310nm) yayın. Bir güç ölçüm cihazını diğer ucuna bağlayın ve kayıp değerini (DB) okuyun.
Geçmek:
Multimod Yama Kablosu: ≤0.5dB (100 metre içinde).
Tek modlu yama kablosu: ≤0.3db (1 kilometre içinde).
Arıza: Loss >1dB (possible: excessive bending/endface degradation).

4. Polarite doğrulaması (dubleks/mpo yama kabloları)
Dubleks yama kablosu:
Yöntem: TX ucuna kırmızı bir lazer işaretçisi bağlayın; RX ucu ışık yaymalıdır (geçit).
MPO Yama Kablosu:
Araç: MPO Polarite Test Cihazı
Tespit: Tip A-B (düz) veya Tip A-C (crossover) cihaz arayüzüyle eşleşmelidir.

5. Stres Simülasyon Testi
Senaryo: Dağıtımdan Sonra Yama Kablosunu Bükme/Çekme Riski
Prosedür:
Yama kablosunu 4 cm çapında bir silindir etrafına üç kez sarın.
Test sırasında optik güç dalgalanmasını gerçek zamanlı olarak izleyin.
Geçmek: Fluctuation ≤0.2dB (bend-insensitive patch cord). Failure: Power drop > 1dB (jacket or fiber core damaged).

6. Aşırı Çevre Testi
Sıcaklık salınım testi (sadece dış mekan yama kabloları için gerekli):
Buzdolabı (-20 ° C) → Oda sıcaklığı → Fırın (60 ° C) Döngü 3 kez.
Geçmek: Loss change < 0.1dB.
Su geçirmez testi (IP67 dereceli yama kabloları):
Konnektörü suya 30 dakika daldırın, kuru silin ve yalıtım direncini (> 1000mΩ) ölçün.
Yasak yöntemleri ve alternatif çözümler
