Patch paneller nasıl kablolanır?

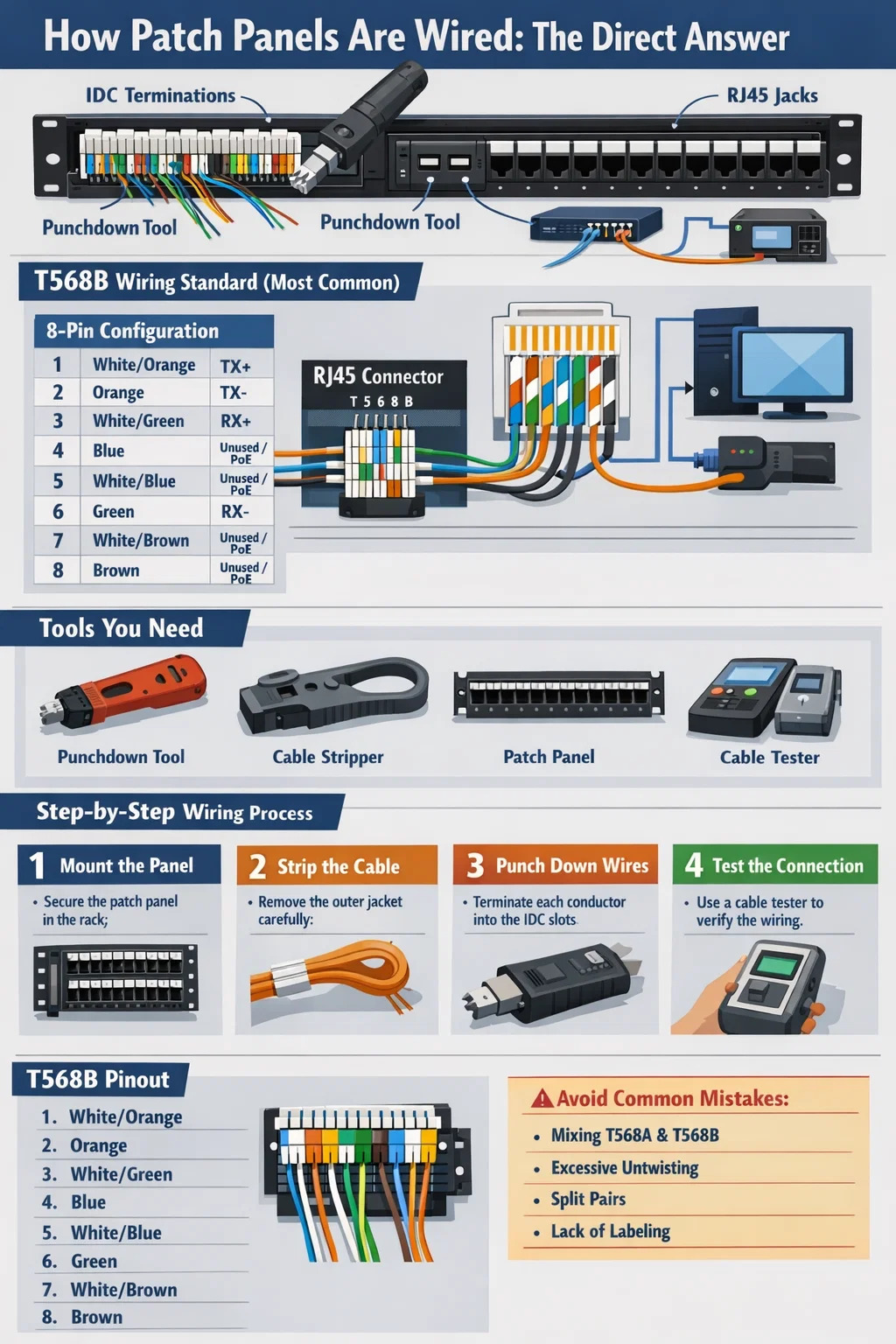

Patch Paneller Nasıl Kablolanır: Doğrudan Cevap

bir ağ yama paneli T568A veya T568B kablolama stveardını takip ederek, bir delme aleti kullanılarak panelin arkasına uzanan yapısal bir kablolamadan tek tek bakır iletkenlerin sonlandırılmasıyla kablolanır. Cat5e, Cat6 veya Cat6A kablosundaki sekiz iletkenin her biri, bağlantı paneli bağlantı noktasının arkasındaki renk kodlu bir IDC (Yalıtım Yer Değiştirme Konektörü) yuvasına oturtulur. Panelin ön kısmı bir kez delindiğinde RJ45 kilit taşı jaklarını açığa çıkarır ve kısa yama kablolarının ekipmanı anahtarlara, yönlendiricilere veya diğer ağ cihazlarına bağlamasına olanak tanır.

Ağ rafındaki bağlantı panelinin tüm amacı, yatay kablo geçişleri için sabit, düzenli bir sonlandırma noktası görevi görmek, altyapınızı temiz tutmak ve duvarların arkasındaki kalıcı kabloları bozmadan hareket etme, ekleme ve değişiklik yapma işlemlerini kolaylaştırmaktır. Çoğu profesyonel kurulumda varsayılan kablolama standardı olarak T568B kullanılır , ancak belirli standartlar kapsamında devlet binaları için T568A gereklidir. En önemli şey tutarlılıktır; aynı çalışmada standartları asla karıştırmayın.

T568A ve T568B Kablolama Standartlarını Anlamak

Tek bir kabloya dokunmadan önce, dünyadaki neredeyse tüm yapısal kablolamalarda kullanılan iki kablolama standardını anlamanız gerekir. Hem T568A hem de T568B, bir Cat kablosundaki sekiz iletkenin tamamını (dört çift) kullanır, ancak 1, 2, 3 ve 6 numaralı pinlerdeki turuncu ve yeşil çiftlerin düzeni farklıdır.

T568B Sabitle Çıkışı (Kuzey Amerika'da En Yaygın)

T568A turuncu ve yeşil çiftleri değiştirir; beyaz/yeşili pin 1'e, yeşili pin 2'ye, beyaz/turuncuyu pin 3'e ve turuncuyu pin 6'ya yerleştirir. İkisi arasındaki işlevsel fark düz bağlantılar için sıfırdır; bu yalnızca bir ucun T568A ve diğerinin T568B kullandığı çapraz kablolar için önemlidir. Gigabit Ethernet ve 10GbE için dört çiftin tümü aynı anda veri taşır bu nedenle delme işlemi boyunca her bir çiftin büküm bütünlüğünü korumak, yüksek hızlarda sinyal bütünlüğü açısından kritik öneme sahiptir.

Başlamadan Önce İhtiyacınız Olan Araçlar ve Malzemeler

Doğru araçlar olmadan yama paneli sonlandırmasına acele etmek, temel bağlantı testini geçen ancak gerçek ağ yükü altında başarısız olan güvenilmez bağlantılar üretir. Tek bir kabloyu duvardan geçirmeden önce bankta ihtiyacınız olan her şey burada.

• 110 bıçaklı delme aleti — Ayarlanabilir kuvvet ayarına sahip kaliteli bir darbe aleti. İlk yerleştirme için düşük kuvvet, son sonlandırma için yüksek kuvvet. Fluke Networks ve Paladin Tools'un her ikisi de 25-60$ aralığında güvenilir seçenekler sunar. IDC bağlantılarını kıran ucuz, markasız versiyonlardan kaçının.
• Kablo sıyırıcı — Çok amaçlı alet kutusu kesicisi değil, ağ kablosu için özel bir yuvarlak bıçaklı sıyırıcı. İletken yalıtımına zarar vermeden dış kılıfı çıkarmak istiyorsunuz. İletken yalıtımındaki bir çentik, kablo sertifikasyon cihazında geri dönüş kaybı arızaları olarak ortaya çıkan empedans anormalliklerine neden olur.
• Ağ yama paneli — 24 bağlantı noktalı veya 48 bağlantı noktalı 1U paneller çoğu kurulumda standarttır. Cat5e panelleri 1 Gb/sn'ye kadar hızları destekler. Cat6 panelleri 250MHz'de 1Gbps olarak derecelendirilmiştir ve daha kısa mesafelerde 10GbE'yi destekleyebilir. Cat6A panelleri, 500MHz'de tam 100 metrelik koşularda 10GbE çalıştırır.
• Kablo yönetim çubuğu veya D halkası — Bunu panelin hemen üstüne veya altına raf ünitesine takın. Gerilim azaltma ve kablo yönetimi olmadığında, yama paneli bağlantı noktaları zamanla IDC temasını azaltan mekanik strese maruz kalır.
• Kablo test cihazı veya onaylayıcı — Klein Tools VDV526-100 (~30 $) gibi temel bir süreklilik test cihazı kablo haritasının doğruluğunu onaylar. TIA-568 sertifikasına ihtiyaç duyan profesyonel kurulumlar için Fluke DSX CableAnalyzer endüstri standardıdır ancak maliyeti birkaç bin dolardır; çoğu yüklenici bunları projeye özel kullanım için kiralar.
• Kalıcı işaretleyici ve etiketleme makinesi — Sonlandırmadan önce her bağlantı noktasını etiketleyin. Gerçekleştikten sonra yeniden etiketlemek berbat bir iştir ve dokümantasyon hatalarına yol açar.
• Velcro kablo bağları — Ağ kablosunda asla zip bağları kullanmayın. Aşırı sıkılmış fermuarlar kablo geometrisini deforme eder ve çift geometrisini değiştirerek yüksek frekans performansını düşürür. Velcro kayışlar ayarlamaya izin verir ve kabloyu zorlamaz.

Adım Adım: Ağ Yama Panelinin Kablo Bağlantısı Nasıl Yapılır

Aşağıdaki süreç, neredeyse tüm ticari Cat5e, Cat6 ve Cat6A kurulumlarında kullanılan tip olan standart 110 tarzı delme bağlantı paneli için geçerlidir. Keystone tarzı modüler paneller aynı iletken sonlandırma mantığını takip eder ancak sabit bir arka çerçeve yerine çıkarılabilir ayrı keystone jakları kullanır.

Adım 1 — Paneli Monte Edin ve Yerleşiminizi Planlayın

Herhangi bir kabloyu takmadan önce yama panelini rafa monte edin. Raf tipinize uygun kafes somunları ve vidalar kullanın; çoğu standart 19 inç rafta 10-32 veya 12-24 dişli kullanılır. Parmakların sıkı olması yeterli değildir; Gevşek bir panel titreşir ve zaman içinde sonlandırmaları zorlar. Port numaralandırma düzeninize şimdi karar verin. Yaygın bir yaklaşım, fiziksel oda veya bırakma konumunun ilk günden itibaren bir elektronik tablo veya kablo yönetimi yazılımında belgelenmesiyle, tek bir panelde 1-24 arasındaki bağlantı noktalarını soldan sağa numaralandırmaktır.

Adım 2 — Kabloları Yönlendirin ve Yeterli Servis Döngüsü Bırakın

Yatay kablo kanallarını borunuzdan veya kablo kanalınızdan rafa doğru çekin. Bağlantı panelinin ucunda en az 12-18 inçlik bir servis döngüsü bırakın. Bu gevşeklik iki amaca hizmet eder: bir bağlantı noktası arızalanırsa, mesafe çok kısa olmadan kabloyu yeniden sonlandırmanıza olanak tanır ve delme bağlantısındaki mekanik gerilimi azaltır. Bir kabloyu asla sonlandırma noktasında sıfır gevşeklik olacak kadar sıkı çekmeyin — Bu, DIY kurulumlarında yaygın olarak yapılan bir hatadır ve aylar sonra binanın termal döngüsü sırasında temas arızalarına neden olur.

Adım 3 — Dış Ceketi Soyun

Her bir kablonun ucundan dış kılıfın yaklaşık 1,5 ila 2 inçlik kısmını çıkarmak için kablo sıyırıcıyı kullanın. Ceketi sıyırıcıyla çizin, aleti kablonun etrafında bir kez çevirin ve ardından ceketi kaydırarak çıkarın. Sekiz iletkenin tümünü ayrı ayrı yalıtımda herhangi bir çentik açısından inceleyin. Bir iletken üzerindeki risk altındaki bir yalıtım katmanı, Gigabit hızlarında tespit edilebilir hale gelen çiftler arası çapraz karışmaya neden olacaktır. Bir çentik görürseniz ucunu kesin ve tekrar soyun; hasarlı iletkeni sonlandırmayın.

Adım 4 – İletkenleri Çözün ve Yerleştirin

Her bir çifti yalnızca bağlantı panelindeki belirlenmiş IDC yuvasına ulaşacak kadar açın. TIA-568 standartları maksimum bükülmeyi belirtir Cat5e için 0,5 inç (13 mm) and Cat6 için 0,375 inç (9,5 mm) . Bu sınırların aşılması, kablonun NEXT (Near-End Crosstalk) performansını düşürür. Her iletkeni bağlantı paneli bağlantı noktasının arkasındaki renk kodlu yuvasına yerleştirin. Paneldeki yuva renk kodu T568A veya T568B ile eşleşecektir; birçok panelde her iki renk kodu da A ve B olarak etiketlenmiş olarak yan yana gösterilir. Seçtiğiniz standart için doğru tarafı seçin ve her iletkeni buna göre yerleştirin. Bu aşamada iletkenin tamamen aşağı itilmesine gerek yoktur; delme aleti bunu yapar.

Adım 5 — Her İletkeni Zımbalayın

Delme aletinin 110 bıçağını yuvasındaki iletkenin üzerine konumlandırın. Bıçağın iki tarafı vardır; biri fazla iletkeni keser, diğeri kesmez. Kesici taraf dışarı doğru (panel gövdesinden uzağa) bakmalıdır, böylece fazla tel kuyruğu iletken yuvaları olarak kesilir. Alete sert ve düzgün bir şekilde vurun. Kaliteli bir darbeli delme aracı, ateşlendiğinde duyulabilir bir şekilde tık sesi çıkarır. İletkenleri IDC yuvalarına bastırmak için tornavida veya darbesiz alet kullanmayın — IDC bıçağı, gaz geçirmez, korozyona dayanıklı bir bağlantı oluşturmak için iletken yalıtımını tek bir kontrollü hareketle delmelidir. Yavaşça bastırılan bir iletken, aralıklı olarak arızalanan yüksek dirençli bir bağlantıya neden olur.

Her bağlantı noktasındaki sekiz iletkenin tümü için tekrarlayın. İşlem tamamlandığında, her bir iletken kuyruğu IDC bloğuyla aynı hizada olacak şekilde temiz bir şekilde kesilmeli ve yuvanın dışında hiçbir çıplak bakır görünmemelidir.

Adım 6 — Gerilim Azaltma ve Kablo Yönetimini Uygulayın

Çoğu yama panelinin arkasında plastik bir gerilim azaltıcı çubuk veya kablo bağı bağlantı noktaları bulunur. Sonlandırılan her kabloyu gerilim azaltma braketinden geçirin ve Velcro bağla sabitleyin. Kablo, kablonun sıkı bir şekilde çekilmesinin mekanik kuvveti delme ucuna aktarmamasını sağlayacak kadar sağlam olmalıdır. Kabloları rafın arkası boyunca düzgünce döşeyin ve kablo yönetim kanalına yönlendirin. Kötü kablo düzeni, yeniden sonlandırma çağrılarının başlıca nedenidir; gevşek bırakılan kablolar, sonunda rafta çalışan biri tarafından takılır, çekilir veya dolanır.

Adım 7 — Her Bağlantı Noktasını Test Edin

Bir kablo test cihazı gönderici ünitesini ön RJ45 bağlantı noktasına ve uzak alıcıyı aynı kablo hattının uzak ucuna (duvar plakasına veya prizine) bağlayın. Bir kablo haritası testi çalıştırın. Test cihazı, sekiz iletkenin tamamının açık, kısa devre, ters çift, bölünmüş çift veya transpoze çift olmadan doğru pinlere bağlandığını doğrulayacaktır. Farklı çiftlerden iki iletkenin aynı RJ45 yuva konumlarına bağlandığı bölünmüş bir çift, temel bir süreklilik testini geçer ancak diferansiyel çift sinyali bozulduğu için yüksek hızlarda başarısız olur. Uygun bir kablo haritası testi bölünmüş çiftleri yakalar.

Patch Panel Türleri ve Her Birinin Ne Zaman Kullanılacağı

Tüm ağ bağlantı panelleri aynı şekilde kablolanmaz çünkü tüm paneller aynı sonlandırma mimarisini kullanmaz. Farklılıkları anlamak, kurulum için doğru paneli seçmenize ve uyumluluk sorunlarından kaçınmanıza yardımcı olur.

110 Stili Sabit Punchdown Panelleri

Bu geleneksel ve en yaygın türdür. Panelin arkası, renk kodlu sıralar halinde düzenlenmiş, port başına sekiz iletkenin her biri için IDC yuvalarına sahip sabit bir plastik bloktur. Sonlandırma kalıcıdır; tek bir bağlantı noktasının IDC kontağı arızalanırsa tüm paneli değiştirmeden yalnızca o bağlantı noktasını değiştiremezsiniz. Bu paneller ucuzdur; 24 bağlantı noktalı Cat6 panelin maliyeti genellikle 20 ila 50 ABD dolarıdır ve uygun şekilde sonlandırıldığında son derece güvenilirdirler. Çoğu kalıcı yapısal kablolama kurulumu için doğru seçimdir.

Keystone Modüler Patch Paneller

Keystone paneller, duvar prizlerinde kullanılanla aynı tipte, ayrı ayrı sonlandırılan kilit taşı jaklarını kabul eden boş ön panel çerçeveleridir. Her bağlantı noktası ayrı bir ek bileşen modülüdür. En büyük avantaj, bitişik bağlantı noktaları yeniden sonlandırılmadan bireysel bağlantı noktalarının değiştirilebilmesidir. Ayrıca karışık ortamlı panellere de izin verirler; bazı yuvaları Cat6A kilit taşı jaklarıyla, diğerlerini fiber LC kuplörleriyle ve diğerlerini de boş uçlarla doldurabilirsiniz; hepsi aynı panel yüzündedir. Farklı jak üreticilerinin kullanılması durumunda, port başına daha yüksek maliyet ve panel genelinde jak kalitesinde biraz daha fazla değişiklik söz konusudur.

birngled and Flat Patch Panels

Standart yama panelleri, RJ45 bağlantı noktalarını düz bir yatay sıra halinde, ileriye bakacak şekilde sunar. Bazen menteşeli veya açılır paneller olarak da adlandırılan açılı yama panelleri, ön bağlantı noktasının yüzü aşağıya doğru, genellikle 15 veya 45 derecelik açıyla açılır. Bu, kablo yönetiminin sıkı olduğu yoğun raf ortamlarında yama kablolarının bağlanmasını ve yönlendirilmesini kolaylaştırır. Tamamen dolu 48 bağlantı noktalı 1U düz panelde, arka sıradaki bağlantı noktalarına yama kablosuyla ulaşmak, kablonun RJ45 konnektörünü zorlayacak şekilde yönlendirilmesini gerektirir. Açılı bir panel, bükülme yarıçapı gerilimini azaltır. Raf ünitesi başına 48 veya daha fazla bağlantı noktasına sahip yüksek yoğunluklu kurulumlar, açılı panellerden anlamlı şekilde yararlanır.

Fiber Optik Patch Paneller

Fiber patch paneller temel olarak bakır panellerden farklıdır. Hiçbir şekilde delme sonlandırmalarını kullanmazlar. Bunun yerine, panel içindeki gelen fiber şeritlere füzyonla birleştirilmiş önceden sonlandırılmış pigtailler veya bir kasaya oturan önceden sonlandırılmış kasetler olarak fiber optik konektörleri (LC, SC, ST veya MPO) barındırırlar. Panel gövdesi, fiber uçları için koruyucu bir mahfaza ve yama kablolarının bağlanmasına olanak tanıyan bağlantı adaptörleri için bir montaj yeri sağlar. Her bağlantıdan önce fiber konektörlerin uygun IEC 61300-3-35 uyumlu araçlarla temizlenmesi zorunludur; kirlenmiş fiber uç yüzeyleri, bir bağlantının tüm kayıp bütçesini aşan ekleme kaybına neden olur.

Cat5e, Cat6 ve Cat6A Patch Paneller: Performans Farklılıkları

Kurduğunuz kablo kategorisi ihtiyacınız olan patch panel kategorisini belirler. Kategorileri karıştırmak (örneğin, Cat6 kablosunu takmak ancak Cat5e bağlantı panelinde sonlandırmak) tüm kanalı Cat5e performansıyla sınırlar. Kanaldaki her bileşenin hedef kategoriyi karşılaması veya aşması gerekir.

Cat6A bağlantı panelleri fiziksel olarak Cat5e veya Cat6 panellerden daha büyüktür çünkü Cat6A kabloları önemli ölçüde daha kalındır (genellikle Cat6 için 5-6 mm'ye karşılık 7-8 mm dış çap). Cat6A 24 bağlantı noktalı bir panel, arkadaki ek kablo yönetimi gereksinimleri nedeniyle genellikle 1,5U gerçek raf alanına eşdeğer yer kaplar. Raf düzeninizi buna göre planlayın.

Patch Paneller Anahtarlara ve Uç Cihazlara Nasıl Bağlanır?

bir patch panel itself does not perform any switching or routing. It is purely a passive termination and cross-connect point. Understanding how it sits in the network path clarifies why proper wiring matters so much.

Bir ağ anahtarından iş istasyonuna veya IP kameraya giden kanalın tamamı aşağıdaki şekilde çalışır:

1. Ağ anahtarı bağlantı noktası → kısa bağlantı kablosu (genellikle 1–3 fit) → bağlantı paneli ön RJ45 bağlantı noktası
2. Patch panel IDC sonlandırması → duvarlardan/tavandan/kanaldan geçen yatay kablo
3. Yatay kablo yolu → duvar prizi RJ45 jakı (veya yüzeye montaj kutusu)
4. Duvar prizi → kısa ara kablo → uç cihaz (PC, telefon, AP, kamera)

TIA-568, maksimum kalıcı bağlantıyı (yama paneli IDC'sinden duvar prizi IDC'ye) şu şekilde tanımlar: 90 metre kalan 10 metre, toplam kanal maksimum 100 metreye ulaşmak için kanaldaki tüm patch kablolara tahsis edilmiştir. Yatay yolda 90 metreyi aşmak, kablo testleri daha düşük frekanslarda temiz olsa bile Gigabit hızlarında rastgele arızalara neden olacak bir standart ihlalidir.

Anahtarı panele ve duvar prizini cihaza bağlayan patch kabloların da kanal kategorisine uygun olması gerekir. Cat6A kanalında Cat5e yama kablosunun kullanılması, kanalın belirli bir noktasında bir darboğaz oluşturur. birlways use category-rated patch cables that match your installed horizontal cabling.

Yaygın Kablolama Hataları ve Bunlardan Nasıl Kaçınılacağı

Saha deneyimi, küçük ev kurulumlarından büyük kurumsal yapılara kadar patch panel kurulumlarında aynı hataların tekrar tekrar ortaya çıktığını göstermektedir. Neye dikkat etmeniz gerektiğini bilmek saatlerce sorun giderme zahmetinden tasarruf etmenizi sağlar.

T568A ve T568B'yi Aynı Çalışmada Karıştırma

Bağlantı paneli ucunu T568B'ye ve duvar prizi ucunu T568A'ya bağlarsanız, istenmeyen bir çapraz kablo oluşturmuş olursunuz. Auto-MDIX'li modern anahtarlar sıklıkla telafi edebilir ancak bu, tüm cihazlar için garanti edilmez ve gelecekteki bakım sırasında kafa karışıklığına neden olur. Her kablo hattının her iki uçta da aynı standardı kullanması gerekir.

Çiftlerin Aşırı Açılması

Bu, performansı düşüren en yaygın hatadır. IDC yuvalarına yerleşmelerini kolaylaştırmak için çiftleri izin verilen mesafeden daha fazla birbirinden ayırmak, bükümlü çift geometrisinin sağladığı çapraz karışma reddini bozar. 100MHz'de bu genellikle fark edilmez. 500MHz'de (Cat6A) arızalara neden olur. Cat5e için IDC'den 13 mm ve Cat6 ve üzeri için 9,5 mm dahilinde bükümü koruyun.

Çiftleri Böl

bir split pair occurs when, for example, the white/green conductor is placed in the pin 1 slot but the green conductor is placed in the pin 4 slot instead of pin 3. The conductors are from different pairs. A basic continuity tester shows this as correct — all eight pins appear connected. But a proper wire map tester detects the split pair because it measures electrical pair balance. Bölünmüş çiftler, Gigabit performansını tamamen yok eden ciddi karışmalara neden olur basit bir bağlantı ışığı yeşil görünse bile.

Zayıf Gerilim Giderme

Bağlantı panelinin arkasında gevşek bırakılan kablolar, rafta çalışan herkes tarafından üzerine basılacak, çekilecek ve dolaştırılacaktır. Gerginliği giderilmemiş bir kablonun tek bir keskin çekilmesi, aralıklı bir bağlantı oluşturmaya yetecek kadar delme sonlandırmasını yerinden çıkarabilir; titreşim ve sıcaklık değişimleriyle birlikte ortaya çıkıp kaybolduğu için izlenmesi en zor hatalardan biridir.

Belge Yok

birn unlabeled patch panel is a ticking time bomb for future network administrators. Without a port-to-location map, every move or troubleshooting session requires tracing cables physically. Raf kapatılmadan önce her bağlantı paneli bağlantı noktasını ve her iki uçtaki her kabloyu etiketleyin. Tutarlı adlandırma kuralları (kat, oda numarası, çıkış numarası) kullanın ve belgeleri bir ağ yönetim sisteminde, hatta paylaşılan bir e-tabloda yedekleyin.

Gerçek Dünya Senaryolarında Patch Panel Kablolaması

Yukarıdaki ilkeler evrensel olarak geçerlidir ancak özel yaklaşım kurulumun boyutuna ve türüne göre değişir.

Küçük Ofis veya Ev Ofis Kurulumu

bir typical SOHO setup might involve a 12-port or 24-port Cat6 patch panel in a small wall-mount rack, with cable runs to 6–12 wall outlets throughout the space. Total cable run lengths are typically well under 30 meters, so Cat6 is more than adequate. A single 8-port or 16-port switch is patch-cabled from the front of the panel. The entire project — including drilling, running cable through walls, terminating, and testing — takes one experienced person about 4–8 hours for a 10-port installation. Materials cost for this scale runs roughly $80–$200 USD depending on cable and hardware quality.

Kurumsal Kat Dağıtımı

Ticari bir binada, her kattaki bir telekom odası (TR), tipik olarak, tüm yatay kablo hatlarını zemine besleyen, toplam 96-192 bağlantı noktasına sahip 2-4 bağlantı paneline sahip 2 direkli veya 4 direkli bir rafa sahiptir. Bu paneller yama kabloları aracılığıyla bir veya daha fazla erişim katmanı anahtarına bağlanır. Anahtarlar, fiber veya 10GbE bakır aracılığıyla ana veri odasındaki bir dağıtım katmanı anahtarına bağlantı kurar. 10.000 ft2'lik tek bir zemin için bu ölçekte bir yapısal kablolama projesi, 150-200 kablo hattını içerebilir; bunların tümü kabul edilmeden önce TIA-568 kanal performans standartlarına göre test edilmeli ve belgelenmelidir. Bu ölçekteki tipik proje maliyeti, kablo kategorisine, yerel işçilik oranlarına ve kablo kanalı gereksinimlerine bağlı olarak 15.000 ABD Doları ile 40.000 ABD Doları arasında değişmektedir.

Veri Merkezinde Raf Üstü Yama Uygulaması

Bir veri merkezinde patch panellerin yerini genellikle yapısal kablolama kasetleri ve ana kablolar alır. Önceden sonlandırılmış MPO fiber hatları, raf sıralarını baş üstü kablo kanalları aracılığıyla birbirine bağlar ve 1U panel kasasının önünde LC bağlantı noktaları sunan fiber kaset modüllerinde sonlanır. Bu yaklaşım, 12 veya 24 fiberli bir gövdenin tamamının tek bir çekme ve tek bir itmeli kasetle konuşlandırılmasına olanak tanır ve yüksek yoğunluklu ortamlarda kurulum süresini önemli ölçüde azaltır. Önceden sonlandırılmış fiber düzenekleri fabrikada test edilmiş ve onaylanmıştır Kesinti süresinin dakika başına binlerce dolara mal olduğu ortamlarda saha sonlandırma hatası riskini ortadan kaldırır.

Kablolu Bağlantı Panelinin Bakımı ve Sorun Giderme

Bir patch panel kablolanıp onaylandıktan sonra devam eden bakım minimum düzeydedir ancak sıfır değildir. Fiziksel bağlantılar, yama kablosunun tekrar tekrar takılması ve çıkarılmasından kaynaklanan oksidasyon, titreşim ve mekanik stres nedeniyle zamanla bozulur.

• Bir bağlantı noktası arızalandığında panel sonlandırmalarını değil yama kablolarını değiştirin. Çoğu durumda ölü bağlantı noktası, hasarlı bir yama kablosu veya hasarlı bir anahtar bağlantı noktasıdır; başarısız bir delme sonlandırma değildir. Önce yama kablosunu değiştirin. Sorun kablodan kaynaklanıyorsa kabloyu değiştirin. Sorun bağlantı noktasından kaynaklanıyorsa, bağlantı paneli sonlandırmasını kınamadan önce farklı bir anahtar bağlantı noktasıyla test edin.
• Kullanılmayan bağlantı noktalarındaki tozu uzak tutun. Özellikle hava filtrelemenin zayıf olduğu ortamlarda RJ45 jaklarının içindeki toz birikmesi, yıllar geçtikçe temas direncini artırır. Boş port ekleri ucuzdur ve bunu tamamen önler. 100'lü boş bağlantı noktası ek paketinin maliyeti yaklaşık 8 ila 12 ABD Doları arasındadır ve ilk günden itibaren kullanılmayan tüm bağlantı noktalarına takılmalıdır.
• Rafın yakınında yapılan herhangi bir fiziksel çalışmanın ardından yeniden test edin. birny time someone works in or around the rack — adding equipment, re-routing cables, cleaning — run a spot-check wire map test on any cables that were handled. Physical contact with a cable that has a marginal termination can turn a borderline connection into an open fault.
• Belgeleri güncel tutun. Her bağlantı noktası değişikliği, cihazın yerinin değiştirilmesi veya yeni kablo geçişi bağlantı noktası belgelerine yansıtılmalıdır. Eski dokümantasyon, hiç dokümantasyon olmamasından daha kötüdür çünkü yanlış güven yaratır. Herhangi bir ağ değişikliği bildirimini kapatmadan önce belge güncellemelerini gerekli bir adım haline getirin.

bir properly wired and documented network patch panel is the foundation of a manageable, reliable network infrastructure. The discipline applied during initial installation — correct wiring standard, proper untwist limits, firm punchdowns, thorough testing, and complete labeling — pays forward every time a network change is needed or a fault must be traced. Cutting corners during termination creates debt that the network team will be paying off for the life of the installation.
